7.5   AVL 木 *

「二分探索木」章で述べたように、挿入と削除を何度も繰り返すと、二分探索木は連結リストへ退化する可能性があります。この場合、すべての操作の時間計算量は \(O(\log n)\) から \(O(n)\) へ劣化します。

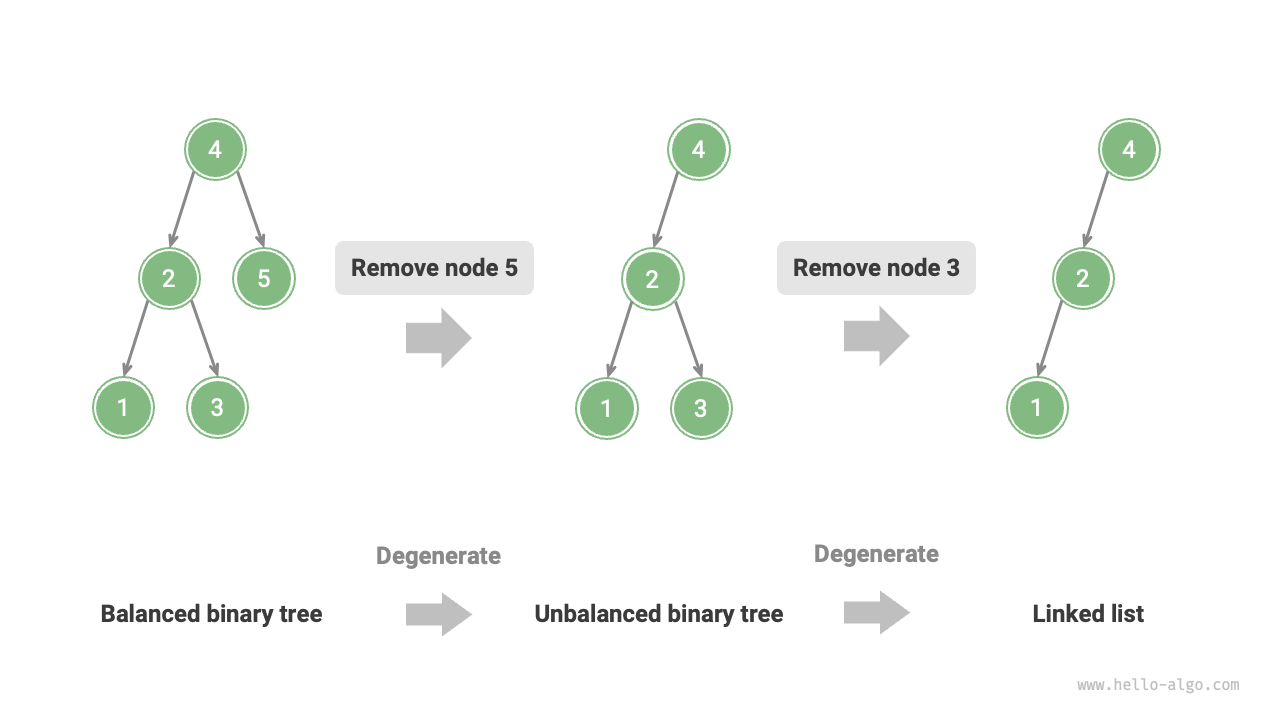

以下の図に示すように、ノード削除を 2 回行うと、この二分探索木は連結リストへ退化します。

AVL 木がノード削除後に退化する

図 7-24   AVL 木がノード削除後に退化する

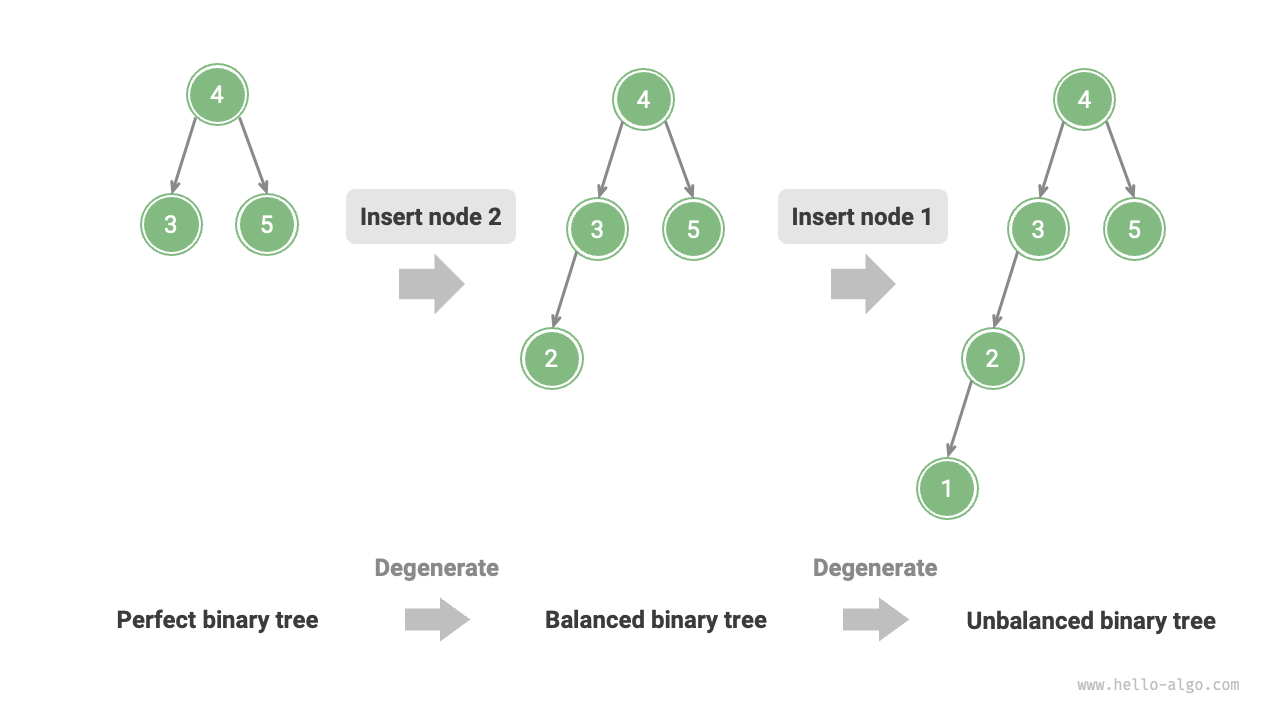

別の例として、以下の図に示す完全二分木に 2 つのノードを挿入すると、木は大きく左に傾き、探索操作の時間計算量もそれに伴って劣化します。

AVL 木がノード挿入後に退化する

図 7-25   AVL 木がノード挿入後に退化する

1962 年、G. M. Adelson-Velsky と E. M. Landis は論文“An algorithm for the organization of information”の中で AVL 木 を提案しました。論文では一連の操作が詳しく説明されており、ノードの追加と削除を続けても AVL 木が退化しないようにして、各種操作の時間計算量を \(O(\log n)\) の水準に保ちます。言い換えると、追加・削除・探索・更新を頻繁に行う場面でも、AVL 木は常に高いデータ操作性能を維持でき、実用価値の高い構造です。

7.5.1   AVL 木の基本用語

AVL 木は二分探索木であると同時に平衡二分木でもあり、これら 2 種類の二分木の性質をすべて満たします。したがって、平衡二分探索木（balanced binary search tree）の一種です。

1.   ノードの高さ

AVL 木の操作ではノードの高さを取得する必要があるため、ノードクラスに height 変数を追加します：

class TreeNode:
    """AVL 木ノードクラス"""
    def __init__(self, val: int):
        self.val: int = val                 # ノード値
        self.height: int = 0                # ノードの高さ
        self.left: TreeNode | None = None   # 左の子ノード参照
        self.right: TreeNode | None = None  # 右の子ノード参照

/* AVL 木ノードクラス */
struct TreeNode {
    int val{};          // ノード値
    int height = 0;     // ノードの高さ
    TreeNode *left{};   // 左の子ノード
    TreeNode *right{};  // 右の子ノード
    TreeNode() = default;
    explicit TreeNode(int x) : val(x){}
};

/* AVL 木ノードクラス */
class TreeNode {
    public int val;        // ノード値
    public int height;     // ノードの高さ
    public TreeNode left;  // 左の子ノード
    public TreeNode right; // 右の子ノード
    public TreeNode(int x) { val = x; }
}

/* AVL 木ノードクラス */
class TreeNode(int? x) {
    public int? val = x;    // ノード値
    public int height;      // ノードの高さ
    public TreeNode? left;  // 左の子ノード参照
    public TreeNode? right; // 右の子ノード参照
}

/* AVL 木ノード構造体 */
type TreeNode struct {
    Val    int       // ノード値
    Height int       // ノードの高さ
    Left   *TreeNode // 左の子ノード参照
    Right  *TreeNode // 右の子ノード参照
}

/* AVL 木ノードクラス */
class TreeNode {
    var val: Int // ノード値
    var height: Int // ノードの高さ
    var left: TreeNode? // 左の子ノード
    var right: TreeNode? // 右の子ノード

    init(x: Int) {
        val = x
        height = 0
    }
}

/* AVL 木ノードクラス */
class TreeNode {
    val; // ノード値
    height; //ノードの高さ
    left; // 左の子ノードポインタ
    right; // 右の子ノードポインタ
    constructor(val, left, right, height) {
        this.val = val === undefined ? 0 : val;
        this.height = height === undefined ? 0 : height;
        this.left = left === undefined ? null : left;
        this.right = right === undefined ? null : right;
    }
}

/* AVL 木ノードクラス */
class TreeNode {
    val: number;            // ノード値
    height: number;         // ノードの高さ
    left: TreeNode | null;  // 左の子ノードポインタ
    right: TreeNode | null; // 右の子ノードポインタ
    constructor(val?: number, height?: number, left?: TreeNode | null, right?: TreeNode | null) {
        this.val = val === undefined ? 0 : val;
        this.height = height === undefined ? 0 : height;
        this.left = left === undefined ? null : left;
        this.right = right === undefined ? null : right;
    }
}

/* AVL 木ノードクラス */
class TreeNode {
  int val;         // ノード値
  int height;      // ノードの高さ
  TreeNode? left;  // 左の子ノード
  TreeNode? right; // 右の子ノード
  TreeNode(this.val, [this.height = 0, this.left, this.right]);
}

use std::rc::Rc;
use std::cell::RefCell;

/* AVL 木ノード構造体 */
struct TreeNode {
    val: i32,                               // ノード値
    height: i32,                            // ノードの高さ
    left: Option<Rc<RefCell<TreeNode>>>,    // 左の子ノード
    right: Option<Rc<RefCell<TreeNode>>>,   // 右の子ノード
}

impl TreeNode {
    /* コンストラクタ */
    fn new(val: i32) -> Rc<RefCell<Self>> {
        Rc::new(RefCell::new(Self {
            val,
            height: 0,
            left: None,
            right: None
        }))
    }
}

/* AVL 木ノード構造体 */
typedef struct TreeNode {
    int val;
    int height;
    struct TreeNode *left;
    struct TreeNode *right;
} TreeNode;

/* コンストラクタ */
TreeNode *newTreeNode(int val) {
    TreeNode *node;

    node = (TreeNode *)malloc(sizeof(TreeNode));
    node->val = val;
    node->height = 0;
    node->left = NULL;
    node->right = NULL;
    return node;
}

/* AVL 木ノードクラス */
class TreeNode(val _val: Int) {  // ノード値
    val height: Int = 0          // ノードの高さ
    val left: TreeNode? = null   // 左の子ノード
    val right: TreeNode? = null  // 右の子ノード
}

### AVL 木ノードクラス ###
class TreeNode
  attr_accessor :val    # ノード値
  attr_accessor :height # ノードの高さ
  attr_accessor :left   # 左の子ノード参照
  attr_accessor :right  # 右の子ノード参照

  def initialize(val)
    @val = val
    @height = 0
  end
end

「ノードの高さ」とは、そのノードから最も遠い葉ノードまでの距離、すなわち通過する「辺」の本数を指します。特に、葉ノードの高さは \(0\)、空ノードの高さは \(-1\) です。ここでは、ノードの高さを取得・更新するための 2 つの補助関数を用意します：

avl_tree.py
def height(self, node: TreeNode | None) -> int:
    """ノードの高さを取得"""
    # 空ノードの高さは -1、葉ノードの高さは 0
    if node is not None:
        return node.height
    return -1

def update_height(self, node: TreeNode | None):
    """ノードの高さを更新する"""
    # ノードの高さは最も高い部分木の高さ + 1 に等しい
    node.height = max([self.height(node.left), self.height(node.right)]) + 1
avl_tree.cpp
/* ノードの高さを取得 */
int height(TreeNode *node) {
    // 空ノードの高さは -1、葉ノードの高さは 0
    return node == nullptr ? -1 : node->height;
}

/* ノードの高さを更新する */
void updateHeight(TreeNode *node) {
    // ノードの高さは最も高い部分木の高さ + 1 に等しい
    node->height = max(height(node->left), height(node->right)) + 1;
}
avl_tree.java
/* ノードの高さを取得 */
int height(TreeNode node) {
    // 空ノードの高さは -1、葉ノードの高さは 0
    return node == null ? -1 : node.height;
}

/* ノードの高さを更新する */
void updateHeight(TreeNode node) {
    // ノードの高さは最も高い部分木の高さ + 1 に等しい
    node.height = Math.max(height(node.left), height(node.right)) + 1;
}
avl_tree.cs
/* ノードの高さを取得 */
int Height(TreeNode? node) {
    // 空ノードの高さは -1、葉ノードの高さは 0
    return node == null ? -1 : node.height;
}

/* ノードの高さを更新する */
void UpdateHeight(TreeNode node) {
    // ノードの高さは最も高い部分木の高さ + 1 に等しい
    node.height = Math.Max(Height(node.left), Height(node.right)) + 1;
}
avl_tree.go
/* ノードの高さを取得 */
func (t *aVLTree) height(node *TreeNode) int {
    // 空ノードの高さは -1、葉ノードの高さは 0
    if node != nil {
        return node.Height
    }
    return -1
}

/* ノードの高さを更新する */
func (t *aVLTree) updateHeight(node *TreeNode) {
    lh := t.height(node.Left)
    rh := t.height(node.Right)
    // ノードの高さは最も高い部分木の高さ + 1 に等しい
    if lh > rh {
        node.Height = lh + 1
    } else {
        node.Height = rh + 1
    }
}
avl_tree.swift
/* ノードの高さを取得 */
func height(node: TreeNode?) -> Int {
    // 空ノードの高さは -1、葉ノードの高さは 0
    node?.height ?? -1
}

/* ノードの高さを更新する */
func updateHeight(node: TreeNode?) {
    // ノードの高さは最も高い部分木の高さ + 1 に等しい
    node?.height = max(height(node: node?.left), height(node: node?.right)) + 1
}
avl_tree.js
/* ノードの高さを取得 */
height(node) {
    // 空ノードの高さは -1、葉ノードの高さは 0
    return node === null ? -1 : node.height;
}

/* ノードの高さを更新する */
#updateHeight(node) {
    // ノードの高さは最も高い部分木の高さ + 1 に等しい
    node.height =
        Math.max(this.height(node.left), this.height(node.right)) + 1;
}
avl_tree.ts
/* ノードの高さを取得 */
height(node: TreeNode): number {
    // 空ノードの高さは -1、葉ノードの高さは 0
    return node === null ? -1 : node.height;
}

/* ノードの高さを更新する */
updateHeight(node: TreeNode): void {
    // ノードの高さは最も高い部分木の高さ + 1 に等しい
    node.height =
        Math.max(this.height(node.left), this.height(node.right)) + 1;
}
avl_tree.dart
/* ノードの高さを取得 */
int height(TreeNode? node) {
  // 空ノードの高さは -1、葉ノードの高さは 0
  return node == null ? -1 : node.height;
}

/* ノードの高さを更新する */
void updateHeight(TreeNode? node) {
  // ノードの高さは最も高い部分木の高さ + 1 に等しい
  node!.height = max(height(node.left), height(node.right)) + 1;
}
avl_tree.rs
/* ノードの高さを取得 */
fn height(node: OptionTreeNodeRc) -> i32 {
    // 空ノードの高さは -1、葉ノードの高さは 0
    match node {
        Some(node) => node.borrow().height,
        None => -1,
    }
}

/* ノードの高さを更新する */
fn update_height(node: OptionTreeNodeRc) {
    if let Some(node) = node {
        let left = node.borrow().left.clone();
        let right = node.borrow().right.clone();
        // ノードの高さは最も高い部分木の高さ + 1 に等しい
        node.borrow_mut().height = std::cmp::max(Self::height(left), Self::height(right)) + 1;
    }
}
avl_tree.c
/* ノードの高さを取得 */
int height(TreeNode *node) {
    // 空ノードの高さは -1、葉ノードの高さは 0
    if (node != NULL) {
        return node->height;
    }
    return -1;
}

/* ノードの高さを更新する */
void updateHeight(TreeNode *node) {
    int lh = height(node->left);
    int rh = height(node->right);
    // ノードの高さは最も高い部分木の高さ + 1 に等しい
    if (lh > rh) {
        node->height = lh + 1;
    } else {
        node->height = rh + 1;
    }
}
avl_tree.kt
/* ノードの高さを取得 */
fun height(node: TreeNode?): Int {
    // 空ノードの高さは -1、葉ノードの高さは 0
    return node?.height ?: -1
}

/* ノードの高さを更新する */
fun updateHeight(node: TreeNode?) {
    // ノードの高さは最も高い部分木の高さ + 1 に等しい
    node?.height = max(height(node?.left), height(node?.right)) + 1
}
avl_tree.rb
### ノードの高さを取得 ###
def height(node)
  # 空ノードの高さは -1、葉ノードの高さは 0
  return node.height unless node.nil?

  -1
end

### ノードの高さを更新 ###
def update_height(node)
  # ノードの高さは最も高い部分木の高さ + 1 に等しい
  node.height = [height(node.left), height(node.right)].max + 1
end

2.   ノードの平衡係数

ノードの平衡係数（balance factor）は、左部分木の高さから右部分木の高さを引いた値と定義し、空ノードの平衡係数は \(0\) とします。同様に、ノードの平衡係数を取得する機能も関数にカプセル化して、後続で使いやすくします：

avl_tree.py
def balance_factor(self, node: TreeNode | None) -> int:
    """平衡係数を取得"""
    # 空ノードの平衡係数は 0
    if node is None:
        return 0
    # ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
    return self.height(node.left) - self.height(node.right)
avl_tree.cpp
/* 平衡係数を取得 */
int balanceFactor(TreeNode *node) {
    // 空ノードの平衡係数は 0
    if (node == nullptr)
        return 0;
    // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
    return height(node->left) - height(node->right);
}
avl_tree.java
/* 平衡係数を取得 */
int balanceFactor(TreeNode node) {
    // 空ノードの平衡係数は 0
    if (node == null)
        return 0;
    // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
    return height(node.left) - height(node.right);
}
avl_tree.cs
/* 平衡係数を取得 */
int BalanceFactor(TreeNode? node) {
    // 空ノードの平衡係数は 0
    if (node == null) return 0;
    // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
    return Height(node.left) - Height(node.right);
}
avl_tree.go
/* 平衡係数を取得 */
func (t *aVLTree) balanceFactor(node *TreeNode) int {
    // 空ノードの平衡係数は 0
    if node == nil {
        return 0
    }
    // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
    return t.height(node.Left) - t.height(node.Right)
}
avl_tree.swift
/* 平衡係数を取得 */
func balanceFactor(node: TreeNode?) -> Int {
    // 空ノードの平衡係数は 0
    guard let node = node else { return 0 }
    // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
    return height(node: node.left) - height(node: node.right)
}
avl_tree.js
/* 平衡係数を取得 */
balanceFactor(node) {
    // 空ノードの平衡係数は 0
    if (node === null) return 0;
    // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
    return this.height(node.left) - this.height(node.right);
}
avl_tree.ts
/* 平衡係数を取得 */
balanceFactor(node: TreeNode): number {
    // 空ノードの平衡係数は 0
    if (node === null) return 0;
    // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
    return this.height(node.left) - this.height(node.right);
}
avl_tree.dart
/* 平衡係数を取得 */
int balanceFactor(TreeNode? node) {
  // 空ノードの平衡係数は 0
  if (node == null) return 0;
  // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
  return height(node.left) - height(node.right);
}
avl_tree.rs
/* 平衡係数を取得 */
fn balance_factor(node: OptionTreeNodeRc) -> i32 {
    match node {
        // 空ノードの平衡係数は 0
        None => 0,
        // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
        Some(node) => {
            Self::height(node.borrow().left.clone()) - Self::height(node.borrow().right.clone())
        }
    }
}
avl_tree.c
/* 平衡係数を取得 */
int balanceFactor(TreeNode *node) {
    // 空ノードの平衡係数は 0
    if (node == NULL) {
        return 0;
    }
    // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
    return height(node->left) - height(node->right);
}
avl_tree.kt
/* 平衡係数を取得 */
fun balanceFactor(node: TreeNode?): Int {
    // 空ノードの平衡係数は 0
    if (node == null) return 0
    // ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
    return height(node.left) - height(node.right)
}
avl_tree.rb
### 平衡係数を取得 ###
def balance_factor(node)
  # 空ノードの平衡係数は 0
  return 0 if node.nil?

  # ノードの平衡係数 = 左部分木の高さ - 右部分木の高さ
  height(node.left) - height(node.right)
end

Tip

平衡係数を \(f\) とすると、AVL 木の任意のノードの平衡係数は常に \(-1 \le f \le 1\) を満たします。

7.5.2   AVL 木の回転

AVL 木の特徴は「回転」操作にあり、二分木の中順走査列を変えずに、不平衡ノードを再び平衡に戻せます。言い換えると、回転操作は「二分探索木」の性質を保ちながら、木を再び「平衡二分木」に戻すことができます。

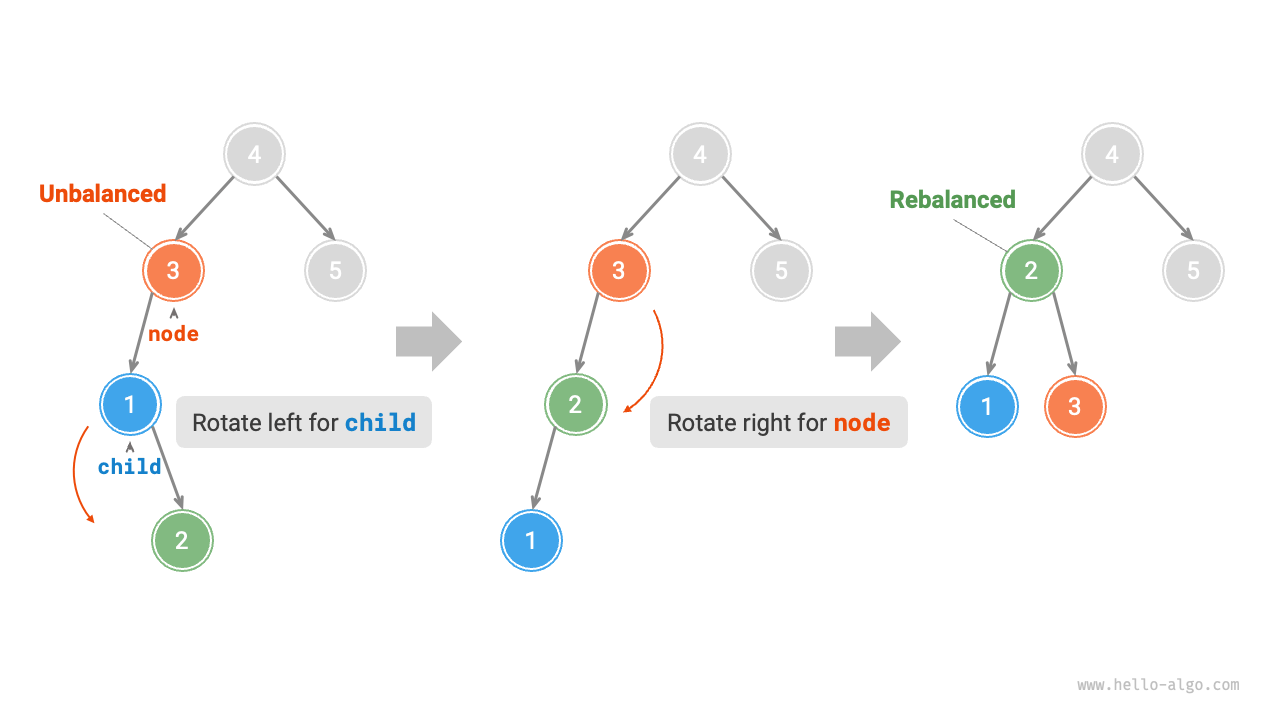

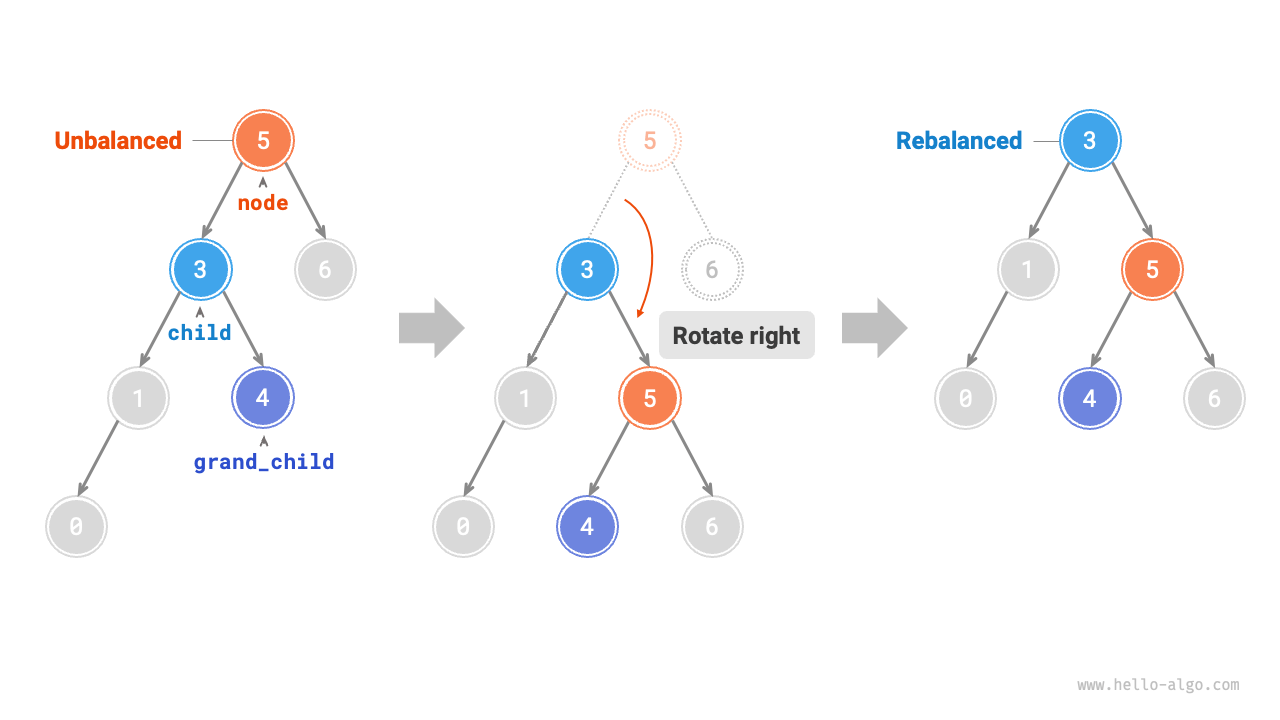

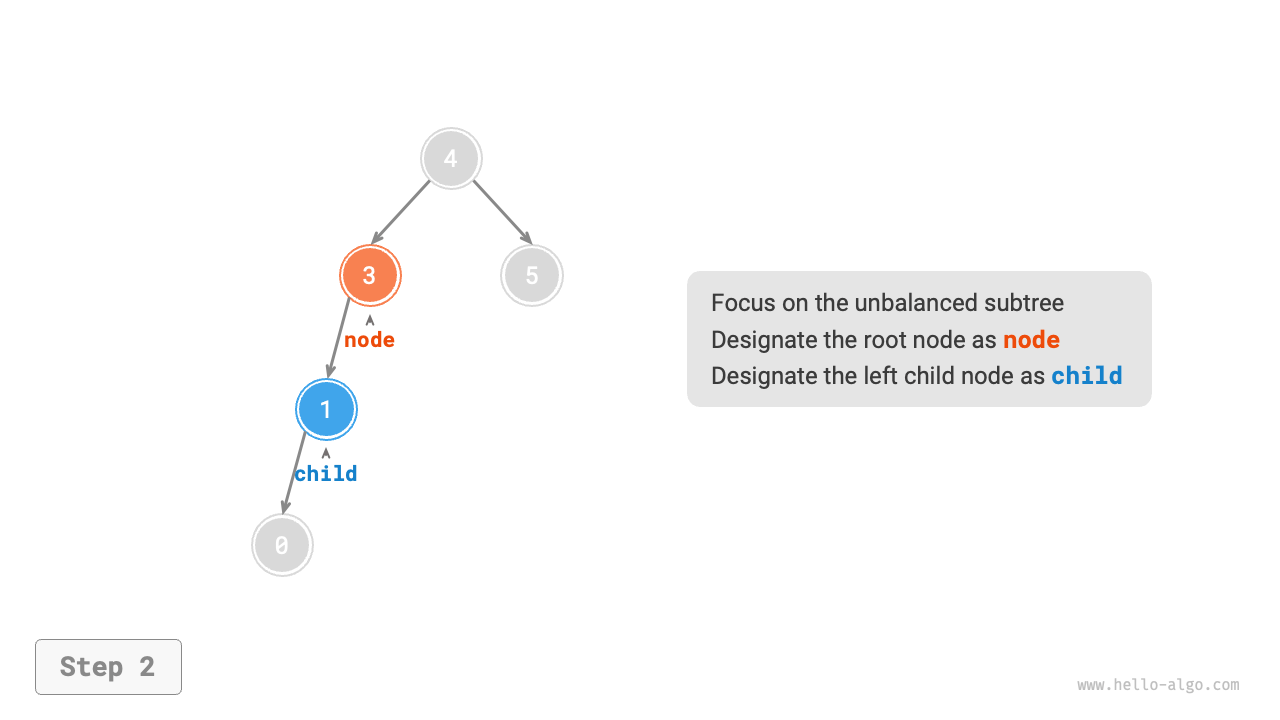

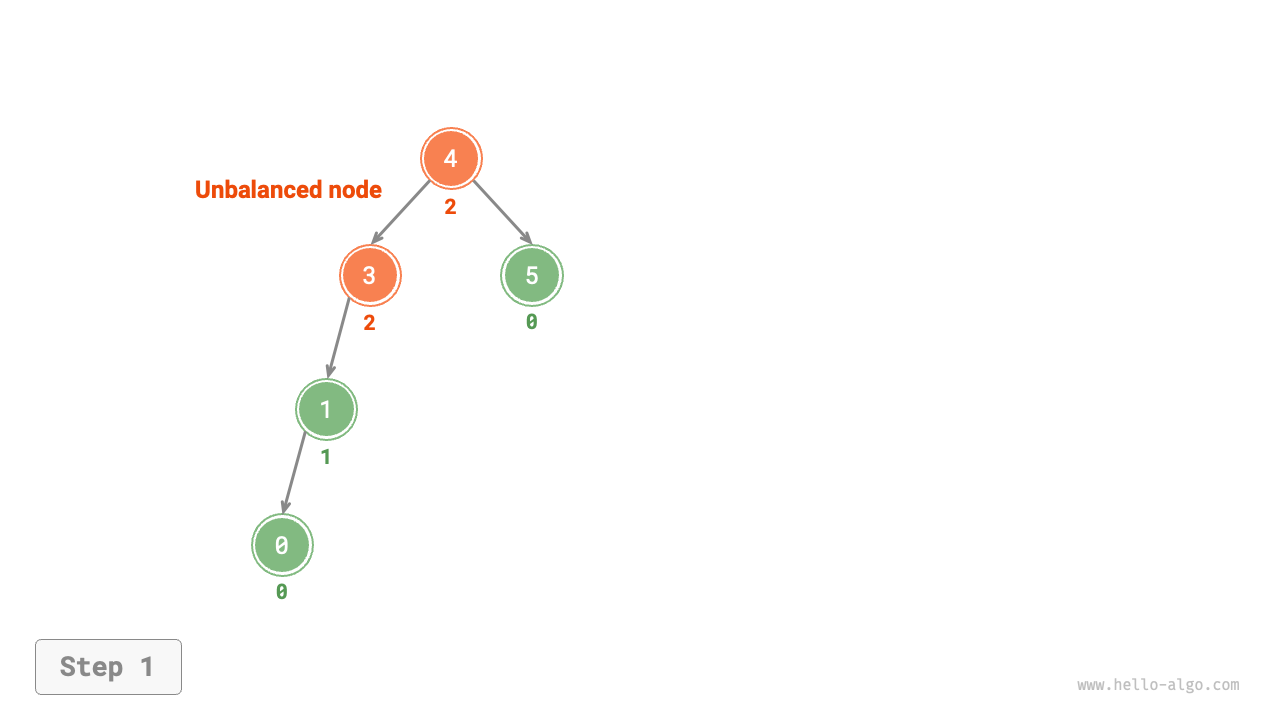

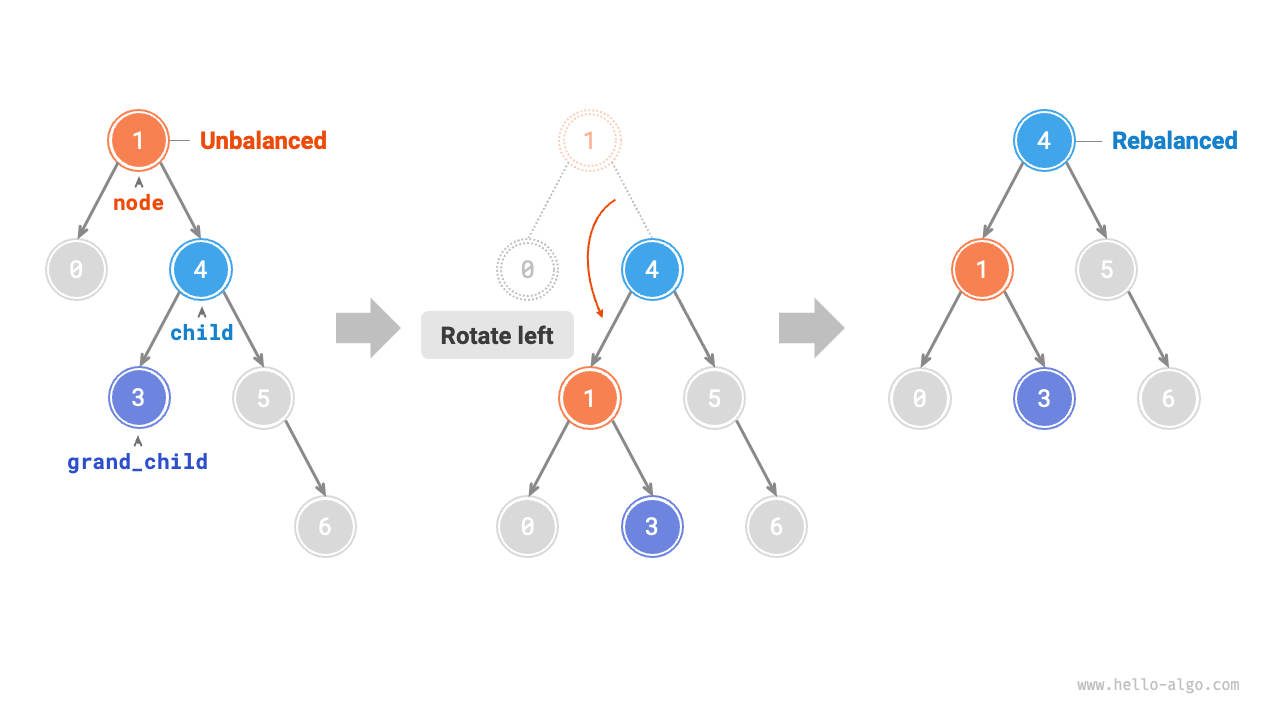

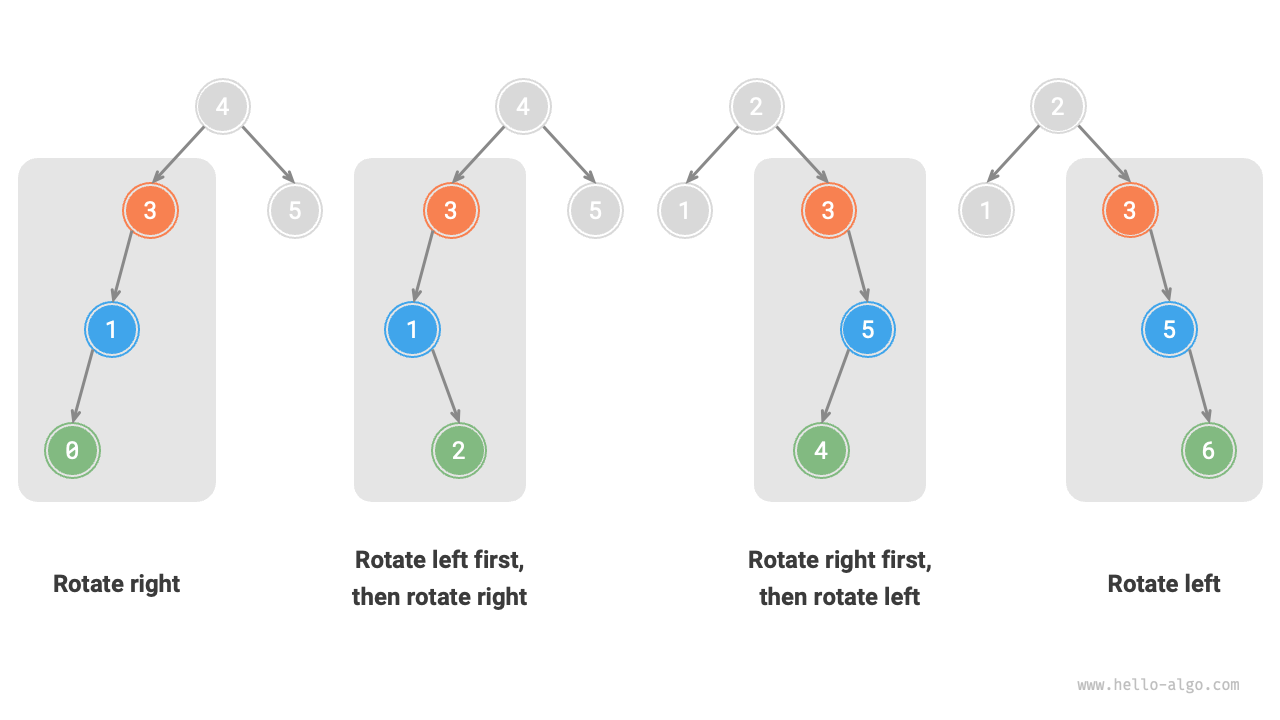

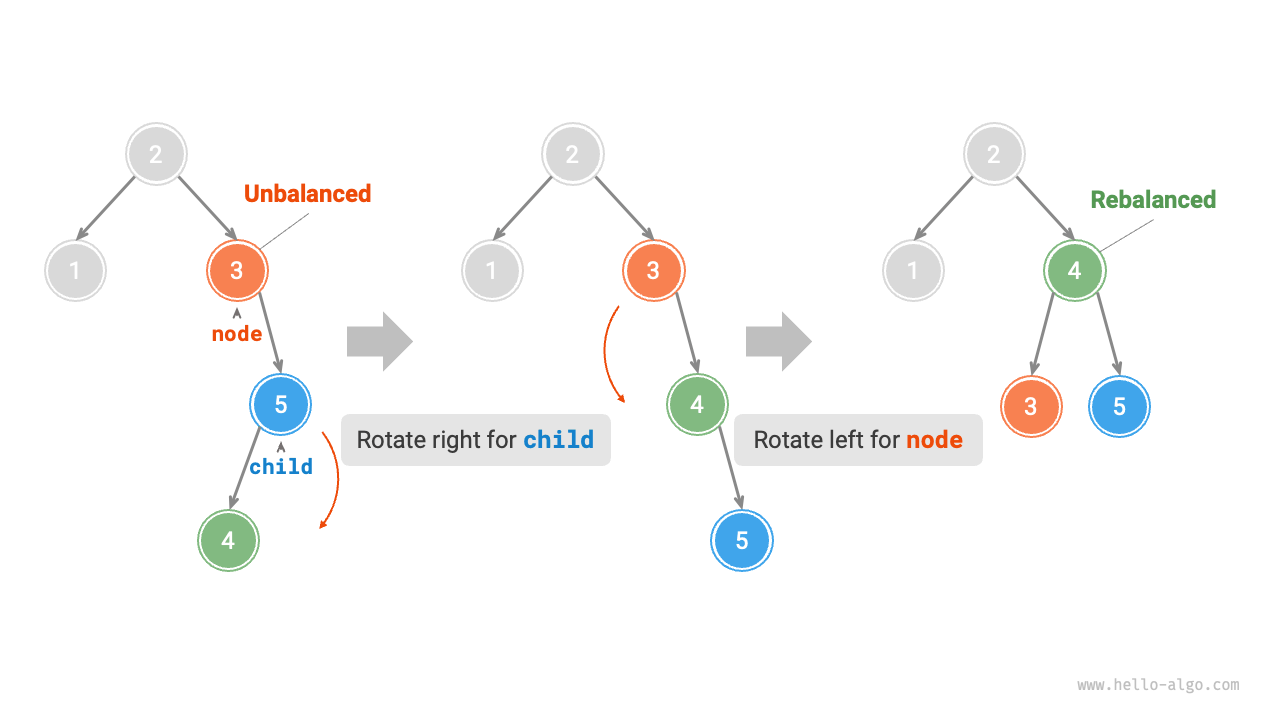

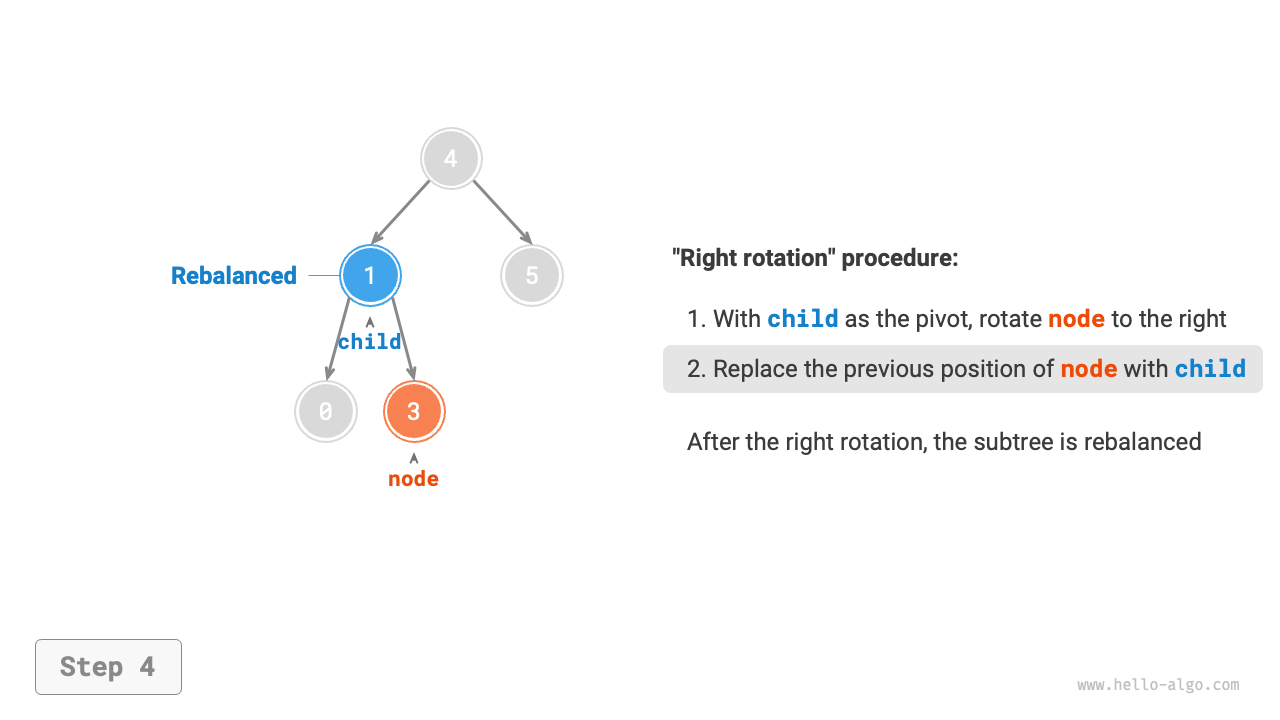

平衡係数の絶対値が \(> 1\) のノードを「不平衡ノード」と呼びます。ノードの不平衡の形に応じて、回転操作は 4 種類に分かれます。右回転、左回転、右回転してから左回転、左回転してから右回転です。以下でこれらを順に説明します。

1.   右回転

以下の図では、ノードの下に平衡係数を示しています。下から上へ見ると、二分木で最初に不平衡になるのは「ノード 3」です。この不平衡ノードを根とする部分木に注目し、そのノードを node、左の子ノードを child として、「右回転」を行います。右回転後、部分木は平衡を回復し、なおかつ二分探索木の性質も保たれます。

右回転の手順

avltree_right_rotate_step2

avltree_right_rotate_step3

avltree_right_rotate_step4

図 7-26   右回転の手順

以下の図に示すように、ノード child に右の子ノード（grand_child と記す）がある場合、右回転には 1 ステップ追加する必要があります。すなわち、grand_child を node の左の子ノードにします。

grand_child を持つ右回転

図 7-27   grand_child を持つ右回転

「右に回転する」というのはあくまでイメージしやすい表現であり、実際にはノードポインタを変更して実現します。コードは次のとおりです：

avl_tree.py
def right_rotate(self, node: TreeNode | None) -> TreeNode | None:
    """右回転"""
    child = node.left
    grand_child = child.right
    # child を支点として node を右回転させる
    child.right = node
    node.left = grand_child
    # ノードの高さを更新する
    self.update_height(node)
    self.update_height(child)
    # 回転後の部分木の根ノードを返す
    return child
avl_tree.cpp
/* 右回転 */
TreeNode *rightRotate(TreeNode *node) {
    TreeNode *child = node->left;
    TreeNode *grandChild = child->right;
    // child を支点として node を右回転させる
    child->right = node;
    node->left = grandChild;
    // ノードの高さを更新する
    updateHeight(node);
    updateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.java
/* 右回転 */
TreeNode rightRotate(TreeNode node) {
    TreeNode child = node.left;
    TreeNode grandChild = child.right;
    // child を支点として node を右回転させる
    child.right = node;
    node.left = grandChild;
    // ノードの高さを更新する
    updateHeight(node);
    updateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.cs
/* 右回転 */
TreeNode? RightRotate(TreeNode? node) {
    TreeNode? child = node?.left;
    TreeNode? grandChild = child?.right;
    // child を支点として node を右回転させる
    child.right = node;
    node.left = grandChild;
    // ノードの高さを更新する
    UpdateHeight(node);
    UpdateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.go
/* 右回転 */
func (t *aVLTree) rightRotate(node *TreeNode) *TreeNode {
    child := node.Left
    grandChild := child.Right
    // child を支点として node を右回転させる
    child.Right = node
    node.Left = grandChild
    // ノードの高さを更新する
    t.updateHeight(node)
    t.updateHeight(child)
    // 回転後の部分木の根ノードを返す
    return child
}
avl_tree.swift
/* 右回転 */
func rightRotate(node: TreeNode?) -> TreeNode? {
    let child = node?.left
    let grandChild = child?.right
    // child を支点として node を右回転させる
    child?.right = node
    node?.left = grandChild
    // ノードの高さを更新する
    updateHeight(node: node)
    updateHeight(node: child)
    // 回転後の部分木の根ノードを返す
    return child
}
avl_tree.js
/* 右回転 */
#rightRotate(node) {
    const child = node.left;
    const grandChild = child.right;
    // child を支点として node を右回転させる
    child.right = node;
    node.left = grandChild;
    // ノードの高さを更新する
    this.#updateHeight(node);
    this.#updateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.ts
/* 右回転 */
rightRotate(node: TreeNode): TreeNode {
    const child = node.left;
    const grandChild = child.right;
    // child を支点として node を右回転させる
    child.right = node;
    node.left = grandChild;
    // ノードの高さを更新する
    this.updateHeight(node);
    this.updateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.dart
/* 右回転 */
TreeNode? rightRotate(TreeNode? node) {
  TreeNode? child = node!.left;
  TreeNode? grandChild = child!.right;
  // child を支点として node を右回転させる
  child.right = node;
  node.left = grandChild;
  // ノードの高さを更新する
  updateHeight(node);
  updateHeight(child);
  // 回転後の部分木の根ノードを返す
  return child;
}
avl_tree.rs
/* 右回転 */
fn right_rotate(node: OptionTreeNodeRc) -> OptionTreeNodeRc {
    match node {
        Some(node) => {
            let child = node.borrow().left.clone().unwrap();
            let grand_child = child.borrow().right.clone();
            // child を支点として node を右回転させる
            child.borrow_mut().right = Some(node.clone());
            node.borrow_mut().left = grand_child;
            // ノードの高さを更新する
            Self::update_height(Some(node));
            Self::update_height(Some(child.clone()));
            // 回転後の部分木の根ノードを返す
            Some(child)
        }
        None => None,
    }
}
avl_tree.c
/* 右回転 */
TreeNode *rightRotate(TreeNode *node) {
    TreeNode *child, *grandChild;
    child = node->left;
    grandChild = child->right;
    // child を支点として node を右回転させる
    child->right = node;
    node->left = grandChild;
    // ノードの高さを更新する
    updateHeight(node);
    updateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.kt
/* 右回転 */
fun rightRotate(node: TreeNode?): TreeNode {
    val child = node!!.left
    val grandChild = child!!.right
    // child を支点として node を右回転させる
    child.right = node
    node.left = grandChild
    // ノードの高さを更新する
    updateHeight(node)
    updateHeight(child)
    // 回転後の部分木の根ノードを返す
    return child
}
avl_tree.rb
### 右回転操作 ###
def right_rotate(node)
  child = node.left
  grand_child = child.right
  # child を支点として node を右回転させる
  child.right = node
  node.left = grand_child
  # ノードの高さを更新する
  update_height(node)
  update_height(child)
  # 回転後の部分木の根ノードを返す
  child
end

2.   左回転

対応する鏡像として、上記の不平衡二分木を左右反転して考えると、以下の図に示す「左回転」が必要になります。

左回転

図 7-28   左回転

同様に、以下の図に示すように、ノード child に左の子ノード（grand_child と記す）がある場合、左回転にも 1 ステップ追加する必要があります。すなわち、grand_child を node の右の子ノードにします。

grand_child を持つ左回転

図 7-29   grand_child を持つ左回転

分かるように、右回転と左回転は論理的に鏡像対称であり、それぞれが解決する 2 種類の不平衡も対称です。この対称性に基づけば、右回転の実装コードにあるすべての left を right に、すべての right を left に置き換えるだけで、左回転の実装コードが得られます：

avl_tree.py
def left_rotate(self, node: TreeNode | None) -> TreeNode | None:
    """左回転"""
    child = node.right
    grand_child = child.left
    # child を支点として node を左回転させる
    child.left = node
    node.right = grand_child
    # ノードの高さを更新する
    self.update_height(node)
    self.update_height(child)
    # 回転後の部分木の根ノードを返す
    return child
avl_tree.cpp
/* 左回転 */
TreeNode *leftRotate(TreeNode *node) {
    TreeNode *child = node->right;
    TreeNode *grandChild = child->left;
    // child を支点として node を左回転させる
    child->left = node;
    node->right = grandChild;
    // ノードの高さを更新する
    updateHeight(node);
    updateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.java
/* 左回転 */
TreeNode leftRotate(TreeNode node) {
    TreeNode child = node.right;
    TreeNode grandChild = child.left;
    // child を支点として node を左回転させる
    child.left = node;
    node.right = grandChild;
    // ノードの高さを更新する
    updateHeight(node);
    updateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.cs
/* 左回転 */
TreeNode? LeftRotate(TreeNode? node) {
    TreeNode? child = node?.right;
    TreeNode? grandChild = child?.left;
    // child を支点として node を左回転させる
    child.left = node;
    node.right = grandChild;
    // ノードの高さを更新する
    UpdateHeight(node);
    UpdateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.go
/* 左回転 */
func (t *aVLTree) leftRotate(node *TreeNode) *TreeNode {
    child := node.Right
    grandChild := child.Left
    // child を支点として node を左回転させる
    child.Left = node
    node.Right = grandChild
    // ノードの高さを更新する
    t.updateHeight(node)
    t.updateHeight(child)
    // 回転後の部分木の根ノードを返す
    return child
}
avl_tree.swift
/* 左回転 */
func leftRotate(node: TreeNode?) -> TreeNode? {
    let child = node?.right
    let grandChild = child?.left
    // child を支点として node を左回転させる
    child?.left = node
    node?.right = grandChild
    // ノードの高さを更新する
    updateHeight(node: node)
    updateHeight(node: child)
    // 回転後の部分木の根ノードを返す
    return child
}
avl_tree.js
/* 左回転 */
#leftRotate(node) {
    const child = node.right;
    const grandChild = child.left;
    // child を支点として node を左回転させる
    child.left = node;
    node.right = grandChild;
    // ノードの高さを更新する
    this.#updateHeight(node);
    this.#updateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.ts
/* 左回転 */
leftRotate(node: TreeNode): TreeNode {
    const child = node.right;
    const grandChild = child.left;
    // child を支点として node を左回転させる
    child.left = node;
    node.right = grandChild;
    // ノードの高さを更新する
    this.updateHeight(node);
    this.updateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.dart
/* 左回転 */
TreeNode? leftRotate(TreeNode? node) {
  TreeNode? child = node!.right;
  TreeNode? grandChild = child!.left;
  // child を支点として node を左回転させる
  child.left = node;
  node.right = grandChild;
  // ノードの高さを更新する
  updateHeight(node);
  updateHeight(child);
  // 回転後の部分木の根ノードを返す
  return child;
}
avl_tree.rs
/* 左回転 */
fn left_rotate(node: OptionTreeNodeRc) -> OptionTreeNodeRc {
    match node {
        Some(node) => {
            let child = node.borrow().right.clone().unwrap();
            let grand_child = child.borrow().left.clone();
            // child を支点として node を左回転させる
            child.borrow_mut().left = Some(node.clone());
            node.borrow_mut().right = grand_child;
            // ノードの高さを更新する
            Self::update_height(Some(node));
            Self::update_height(Some(child.clone()));
            // 回転後の部分木の根ノードを返す
            Some(child)
        }
        None => None,
    }
}
avl_tree.c
/* 左回転 */
TreeNode *leftRotate(TreeNode *node) {
    TreeNode *child, *grandChild;
    child = node->right;
    grandChild = child->left;
    // child を支点として node を左回転させる
    child->left = node;
    node->right = grandChild;
    // ノードの高さを更新する
    updateHeight(node);
    updateHeight(child);
    // 回転後の部分木の根ノードを返す
    return child;
}
avl_tree.kt
/* 左回転 */
fun leftRotate(node: TreeNode?): TreeNode {
    val child = node!!.right
    val grandChild = child!!.left
    // child を支点として node を左回転させる
    child.left = node
    node.right = grandChild
    // ノードの高さを更新する
    updateHeight(node)
    updateHeight(child)
    // 回転後の部分木の根ノードを返す
    return child
}
avl_tree.rb
### 左回転操作 ###
def left_rotate(node)
  child = node.right
  grand_child = child.left
  # child を支点として node を左回転させる
  child.left = node
  node.right = grand_child
  # ノードの高さを更新する
  update_height(node)
  update_height(child)
  # 回転後の部分木の根ノードを返す
  child
end

3.   左回転してから右回転

以下の図の不平衡ノード 3 では、左回転だけでも右回転だけでも部分木を平衡に戻せません。この場合は、まず child に「左回転」を行い、次に node に「右回転」を行います。

左回転してから右回転

図 7-30   左回転してから右回転

4.   右回転してから左回転

以下の図に示すように、上記の不平衡二分木の鏡像のケースでは、まず child に「右回転」を行い、次に node に「左回転」を行います。

右回転してから左回転

図 7-31   右回転してから左回転

5.   回転の選択

以下の図に示す 4 種類の不平衡は、上の各ケースにそれぞれ対応しており、必要な操作は順に右回転、左回転してから右回転、右回転してから左回転、左回転です。

AVL 木の 4 つの回転ケース

図 7-32   AVL 木の 4 つの回転ケース

以下の表に示すように、不平衡ノードの平衡係数と、高い側の子ノードの平衡係数の符号を判定することで、その不平衡ノードが上図のどのケースに属するかを判断できます。

表 7-3   4 種類の回転ケースの選択条件

不平衡ノードの平衡係数 子ノードの平衡係数 採用すべき回転方法
\(> 1\) （左に偏った木） \(\geq 0\) 右回転
\(> 1\) （左に偏った木） \(<0\) 左回転してから右回転
\(< -1\) （右に偏った木） \(\leq 0\) 左回転
\(< -1\) （右に偏った木） \(>0\) 右回転してから左回転

使いやすくするために、回転操作を 1 つの関数にカプセル化します。この関数があれば、さまざまな不平衡ケースに対して回転を行い、不平衡ノードを再び平衡に戻せます。コードは次のとおりです：

avl_tree.py
def rotate(self, node: TreeNode | None) -> TreeNode | None:
    """回転操作を行い、この部分木の平衡を回復する"""
    # ノード node の平衡係数を取得
    balance_factor = self.balance_factor(node)
    # 左に偏った木
    if balance_factor > 1:
        if self.balance_factor(node.left) >= 0:
            # 右回転
            return self.right_rotate(node)
        else:
            # 左回転してから右回転
            node.left = self.left_rotate(node.left)
            return self.right_rotate(node)
    # 右に偏った木
    elif balance_factor < -1:
        if self.balance_factor(node.right) <= 0:
            # 左回転
            return self.left_rotate(node)
        else:
            # 右回転してから左回転
            node.right = self.right_rotate(node.right)
            return self.left_rotate(node)
    # 平衡木なので回転不要、そのまま返す
    return node
avl_tree.cpp
/* 回転操作を行い、この部分木の平衡を回復する */
TreeNode *rotate(TreeNode *node) {
    // ノード node の平衡係数を取得
    int _balanceFactor = balanceFactor(node);
    // 左に偏った木
    if (_balanceFactor > 1) {
        if (balanceFactor(node->left) >= 0) {
            // 右回転
            return rightRotate(node);
        } else {
            // 左回転してから右回転
            node->left = leftRotate(node->left);
            return rightRotate(node);
        }
    }
    // 右に偏った木
    if (_balanceFactor < -1) {
        if (balanceFactor(node->right) <= 0) {
            // 左回転
            return leftRotate(node);
        } else {
            // 右回転してから左回転
            node->right = rightRotate(node->right);
            return leftRotate(node);
        }
    }
    // 平衡木なので回転不要、そのまま返す
    return node;
}
avl_tree.java
/* 回転操作を行い、この部分木の平衡を回復する */
TreeNode rotate(TreeNode node) {
    // ノード node の平衡係数を取得
    int balanceFactor = balanceFactor(node);
    // 左に偏った木
    if (balanceFactor > 1) {
        if (balanceFactor(node.left) >= 0) {
            // 右回転
            return rightRotate(node);
        } else {
            // 左回転してから右回転
            node.left = leftRotate(node.left);
            return rightRotate(node);
        }
    }
    // 右に偏った木
    if (balanceFactor < -1) {
        if (balanceFactor(node.right) <= 0) {
            // 左回転
            return leftRotate(node);
        } else {
            // 右回転してから左回転
            node.right = rightRotate(node.right);
            return leftRotate(node);
        }
    }
    // 平衡木なので回転不要、そのまま返す
    return node;
}
avl_tree.cs
/* 回転操作を行い、この部分木の平衡を回復する */
TreeNode? Rotate(TreeNode? node) {
    // ノード node の平衡係数を取得
    int balanceFactorInt = BalanceFactor(node);
    // 左に偏った木
    if (balanceFactorInt > 1) {
        if (BalanceFactor(node?.left) >= 0) {
            // 右回転
            return RightRotate(node);
        } else {
            // 左回転してから右回転
            node!.left = LeftRotate(node!.left);
            return RightRotate(node);
        }
    }
    // 右に偏った木
    if (balanceFactorInt < -1) {
        if (BalanceFactor(node?.right) <= 0) {
            // 左回転
            return LeftRotate(node);
        } else {
            // 右回転してから左回転
            node!.right = RightRotate(node!.right);
            return LeftRotate(node);
        }
    }
    // 平衡木なので回転不要、そのまま返す
    return node;
}
avl_tree.go
/* 回転操作を行い、この部分木の平衡を回復する */
func (t *aVLTree) rotate(node *TreeNode) *TreeNode {
    // ノード `node` の平衡係数を取得する
    // Go では短い変数名が推奨されるため、ここで `bf` は `t.balanceFactor` を表す
    bf := t.balanceFactor(node)
    // 左に偏った木
    if bf > 1 {
        if t.balanceFactor(node.Left) >= 0 {
            // 右回転
            return t.rightRotate(node)
        } else {
            // 左回転してから右回転
            node.Left = t.leftRotate(node.Left)
            return t.rightRotate(node)
        }
    }
    // 右に偏った木
    if bf < -1 {
        if t.balanceFactor(node.Right) <= 0 {
            // 左回転
            return t.leftRotate(node)
        } else {
            // 右回転してから左回転
            node.Right = t.rightRotate(node.Right)
            return t.leftRotate(node)
        }
    }
    // 平衡木なので回転不要、そのまま返す
    return node
}
avl_tree.swift
/* 回転操作を行い、この部分木の平衡を回復する */
func rotate(node: TreeNode?) -> TreeNode? {
    // ノード node の平衡係数を取得
    let balanceFactor = balanceFactor(node: node)
    // 左に偏った木
    if balanceFactor > 1 {
        if self.balanceFactor(node: node?.left) >= 0 {
            // 右回転
            return rightRotate(node: node)
        } else {
            // 左回転してから右回転
            node?.left = leftRotate(node: node?.left)
            return rightRotate(node: node)
        }
    }
    // 右に偏った木
    if balanceFactor < -1 {
        if self.balanceFactor(node: node?.right) <= 0 {
            // 左回転
            return leftRotate(node: node)
        } else {
            // 右回転してから左回転
            node?.right = rightRotate(node: node?.right)
            return leftRotate(node: node)
        }
    }
    // 平衡木なので回転不要、そのまま返す
    return node
}
avl_tree.js
/* 回転操作を行い、この部分木の平衡を回復する */
#rotate(node) {
    // ノード node の平衡係数を取得
    const balanceFactor = this.balanceFactor(node);
    // 左に偏った木
    if (balanceFactor > 1) {
        if (this.balanceFactor(node.left) >= 0) {
            // 右回転
            return this.#rightRotate(node);
        } else {
            // 左回転してから右回転
            node.left = this.#leftRotate(node.left);
            return this.#rightRotate(node);
        }
    }
    // 右に偏った木
    if (balanceFactor < -1) {
        if (this.balanceFactor(node.right) <= 0) {
            // 左回転
            return this.#leftRotate(node);
        } else {
            // 右回転してから左回転
            node.right = this.#rightRotate(node.right);
            return this.#leftRotate(node);
        }
    }
    // 平衡木なので回転不要、そのまま返す
    return node;
}
avl_tree.ts
/* 回転操作を行い、この部分木の平衡を回復する */
rotate(node: TreeNode): TreeNode {
    // ノード node の平衡係数を取得
    const balanceFactor = this.balanceFactor(node);
    // 左に偏った木
    if (balanceFactor > 1) {
        if (this.balanceFactor(node.left) >= 0) {
            // 右回転
            return this.rightRotate(node);
        } else {
            // 左回転してから右回転
            node.left = this.leftRotate(node.left);
            return this.rightRotate(node);
        }
    }
    // 右に偏った木
    if (balanceFactor < -1) {
        if (this.balanceFactor(node.right) <= 0) {
            // 左回転
            return this.leftRotate(node);
        } else {
            // 右回転してから左回転
            node.right = this.rightRotate(node.right);
            return this.leftRotate(node);
        }
    }
    // 平衡木なので回転不要、そのまま返す
    return node;
}
avl_tree.dart
/* 回転操作を行い、この部分木の平衡を回復する */
TreeNode? rotate(TreeNode? node) {
  // ノード node の平衡係数を取得
  int factor = balanceFactor(node);
  // 左に偏った木
  if (factor > 1) {
    if (balanceFactor(node!.left) >= 0) {
      // 右回転
      return rightRotate(node);
    } else {
      // 左回転してから右回転
      node.left = leftRotate(node.left);
      return rightRotate(node);
    }
  }
  // 右に偏った木
  if (factor < -1) {
    if (balanceFactor(node!.right) <= 0) {
      // 左回転
      return leftRotate(node);
    } else {
      // 右回転してから左回転
      node.right = rightRotate(node.right);
      return leftRotate(node);
    }
  }
  // 平衡木なので回転不要、そのまま返す
  return node;
}
avl_tree.rs
/* 回転操作を行い、この部分木の平衡を回復する */
fn rotate(node: OptionTreeNodeRc) -> OptionTreeNodeRc {
    // ノード node の平衡係数を取得
    let balance_factor = Self::balance_factor(node.clone());
    // 左に偏った木
    if balance_factor > 1 {
        let node = node.unwrap();
        if Self::balance_factor(node.borrow().left.clone()) >= 0 {
            // 右回転
            Self::right_rotate(Some(node))
        } else {
            // 左回転してから右回転
            let left = node.borrow().left.clone();
            node.borrow_mut().left = Self::left_rotate(left);
            Self::right_rotate(Some(node))
        }
    }
    // 右に偏った木
    else if balance_factor < -1 {
        let node = node.unwrap();
        if Self::balance_factor(node.borrow().right.clone()) <= 0 {
            // 左回転
            Self::left_rotate(Some(node))
        } else {
            // 右回転してから左回転
            let right = node.borrow().right.clone();
            node.borrow_mut().right = Self::right_rotate(right);
            Self::left_rotate(Some(node))
        }
    } else {
        // 平衡木なので回転不要、そのまま返す
        node
    }
}
avl_tree.c
/* 回転操作を行い、この部分木の平衡を回復する */
TreeNode *rotate(TreeNode *node) {
    // ノード node の平衡係数を取得
    int bf = balanceFactor(node);
    // 左に偏った木
    if (bf > 1) {
        if (balanceFactor(node->left) >= 0) {
            // 右回転
            return rightRotate(node);
        } else {
            // 左回転してから右回転
            node->left = leftRotate(node->left);
            return rightRotate(node);
        }
    }
    // 右に偏った木
    if (bf < -1) {
        if (balanceFactor(node->right) <= 0) {
            // 左回転
            return leftRotate(node);
        } else {
            // 右回転してから左回転
            node->right = rightRotate(node->right);
            return leftRotate(node);
        }
    }
    // 平衡木なので回転不要、そのまま返す
    return node;
}
avl_tree.kt
/* 回転操作を行い、この部分木の平衡を回復する */
fun rotate(node: TreeNode): TreeNode {
    // ノード node の平衡係数を取得
    val balanceFactor = balanceFactor(node)
    // 左に偏った木
    if (balanceFactor > 1) {
        if (balanceFactor(node.left) >= 0) {
            // 右回転
            return rightRotate(node)
        } else {
            // 左回転してから右回転
            node.left = leftRotate(node.left)
            return rightRotate(node)
        }
    }
    // 右に偏った木
    if (balanceFactor < -1) {
        if (balanceFactor(node.right) <= 0) {
            // 左回転
            return leftRotate(node)
        } else {
            // 右回転してから左回転
            node.right = rightRotate(node.right)
            return leftRotate(node)
        }
    }
    // 平衡木なので回転不要、そのまま返す
    return node
}
avl_tree.rb
### 回転操作を行い、この部分木の平衡を回復する ###
def rotate(node)
  # ノード node の平衡係数を取得
  balance_factor = balance_factor(node)
  # 左部分木をたどる
  if balance_factor > 1
    if balance_factor(node.left) >= 0
      # 右回転
      return right_rotate(node)
    else
      # 左回転してから右回転
      node.left = left_rotate(node.left)
      return right_rotate(node)
    end
  # 右に偏った木
  elsif balance_factor < -1
    if balance_factor(node.right) <= 0
      # 左回転
      return left_rotate(node)
    else
      # 右回転してから左回転
      node.right = right_rotate(node.right)
      return left_rotate(node)
    end
  end
  # 平衡木なので回転不要、そのまま返す
  node
end

7.5.3   AVL 木の基本操作

1.   ノードの挿入

AVL 木のノード挿入は、基本的には二分探索木と同じです。唯一の違いは、AVL 木ではノード挿入後に、そのノードから根ノードまでの経路上に複数の不平衡ノードが現れる可能性があることです。したがって、このノードから開始して、下から上へ回転操作を行い、すべての不平衡ノードを平衡に戻す必要があります。コードは次のとおりです：

avl_tree.py
def insert(self, val):
    """ノードを挿入"""
    self._root = self.insert_helper(self._root, val)

def insert_helper(self, node: TreeNode | None, val: int) -> TreeNode:
    """ノードを再帰的に挿入する（補助メソッド）"""
    if node is None:
        return TreeNode(val)
    # 1. 挿入位置を探索してノードを挿入
    if val < node.val:
        node.left = self.insert_helper(node.left, val)
    elif val > node.val:
        node.right = self.insert_helper(node.right, val)
    else:
        # 重複ノードは挿入せず、そのまま返す
        return node
    # ノードの高さを更新する
    self.update_height(node)
    # 2. 回転操作を行い、部分木の平衡を回復する
    return self.rotate(node)
avl_tree.cpp
/* ノードを挿入 */
void insert(int val) {
    root = insertHelper(root, val);
}

/* ノードを再帰的に挿入する（補助メソッド） */
TreeNode *insertHelper(TreeNode *node, int val) {
    if (node == nullptr)
        return new TreeNode(val);
    /* 1. 挿入位置を探索してノードを挿入 */
    if (val < node->val)
        node->left = insertHelper(node->left, val);
    else if (val > node->val)
        node->right = insertHelper(node->right, val);
    else
        return node;    // 重複ノードは挿入せず、そのまま返す
    updateHeight(node); // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.java
/* ノードを挿入 */
void insert(int val) {
    root = insertHelper(root, val);
}

/* ノードを再帰的に挿入する（補助メソッド） */
TreeNode insertHelper(TreeNode node, int val) {
    if (node == null)
        return new TreeNode(val);
    /* 1. 挿入位置を探索してノードを挿入 */
    if (val < node.val)
        node.left = insertHelper(node.left, val);
    else if (val > node.val)
        node.right = insertHelper(node.right, val);
    else
        return node; // 重複ノードは挿入せず、そのまま返す
    updateHeight(node); // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.cs
/* ノードを挿入 */
void Insert(int val) {
    root = InsertHelper(root, val);
}

/* ノードを再帰的に挿入する（補助メソッド） */
TreeNode? InsertHelper(TreeNode? node, int val) {
    if (node == null) return new TreeNode(val);
    /* 1. 挿入位置を探索してノードを挿入 */
    if (val < node.val)
        node.left = InsertHelper(node.left, val);
    else if (val > node.val)
        node.right = InsertHelper(node.right, val);
    else
        return node;     // 重複ノードは挿入せず、そのまま返す
    UpdateHeight(node);  // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = Rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.go
/* ノードを挿入 */
func (t *aVLTree) insert(val int) {
    t.root = t.insertHelper(t.root, val)
}

/* ノードを再帰的に挿入する（補助関数） */
func (t *aVLTree) insertHelper(node *TreeNode, val int) *TreeNode {
    if node == nil {
        return NewTreeNode(val)
    }
    /* 1. 挿入位置を探索してノードを挿入 */
    if val < node.Val.(int) {
        node.Left = t.insertHelper(node.Left, val)
    } else if val > node.Val.(int) {
        node.Right = t.insertHelper(node.Right, val)
    } else {
        // 重複ノードは挿入せず、そのまま返す
        return node
    }
    // ノードの高さを更新する
    t.updateHeight(node)
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = t.rotate(node)
    // 部分木の根ノードを返す
    return node
}
avl_tree.swift
/* ノードを挿入 */
func insert(val: Int) {
    root = insertHelper(node: root, val: val)
}

/* ノードを再帰的に挿入する（補助メソッド） */
func insertHelper(node: TreeNode?, val: Int) -> TreeNode? {
    var node = node
    if node == nil {
        return TreeNode(x: val)
    }
    /* 1. 挿入位置を探索してノードを挿入 */
    if val < node!.val {
        node?.left = insertHelper(node: node?.left, val: val)
    } else if val > node!.val {
        node?.right = insertHelper(node: node?.right, val: val)
    } else {
        return node // 重複ノードは挿入せず、そのまま返す
    }
    updateHeight(node: node) // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = rotate(node: node)
    // 部分木の根ノードを返す
    return node
}
avl_tree.js
/* ノードを挿入 */
insert(val) {
    this.root = this.#insertHelper(this.root, val);
}

/* ノードを再帰的に挿入する（補助メソッド） */
#insertHelper(node, val) {
    if (node === null) return new TreeNode(val);
    /* 1. 挿入位置を探索してノードを挿入 */
    if (val < node.val) node.left = this.#insertHelper(node.left, val);
    else if (val > node.val)
        node.right = this.#insertHelper(node.right, val);
    else return node; // 重複ノードは挿入せず、そのまま返す
    this.#updateHeight(node); // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = this.#rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.ts
/* ノードを挿入 */
insert(val: number): void {
    this.root = this.insertHelper(this.root, val);
}

/* ノードを再帰的に挿入する（補助メソッド） */
insertHelper(node: TreeNode, val: number): TreeNode {
    if (node === null) return new TreeNode(val);
    /* 1. 挿入位置を探索してノードを挿入 */
    if (val < node.val) {
        node.left = this.insertHelper(node.left, val);
    } else if (val > node.val) {
        node.right = this.insertHelper(node.right, val);
    } else {
        return node; // 重複ノードは挿入せず、そのまま返す
    }
    this.updateHeight(node); // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = this.rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.dart
/* ノードを挿入 */
void insert(int val) {
  root = insertHelper(root, val);
}

/* ノードを再帰的に挿入する（補助メソッド） */
TreeNode? insertHelper(TreeNode? node, int val) {
  if (node == null) return TreeNode(val);
  /* 1. 挿入位置を探索してノードを挿入 */
  if (val < node.val)
    node.left = insertHelper(node.left, val);
  else if (val > node.val)
    node.right = insertHelper(node.right, val);
  else
    return node; // 重複ノードは挿入せず、そのまま返す
  updateHeight(node); // ノードの高さを更新する
  /* 2. 回転操作を行い、部分木の平衡を回復する */
  node = rotate(node);
  // 部分木の根ノードを返す
  return node;
}
avl_tree.rs
/* ノードを挿入 */
fn insert(&mut self, val: i32) {
    self.root = Self::insert_helper(self.root.clone(), val);
}

/* ノードを再帰的に挿入する（補助メソッド） */
fn insert_helper(node: OptionTreeNodeRc, val: i32) -> OptionTreeNodeRc {
    match node {
        Some(mut node) => {
            /* 1. 挿入位置を探索してノードを挿入 */
            match {
                let node_val = node.borrow().val;
                node_val
            }
            .cmp(&val)
            {
                Ordering::Greater => {
                    let left = node.borrow().left.clone();
                    node.borrow_mut().left = Self::insert_helper(left, val);
                }
                Ordering::Less => {
                    let right = node.borrow().right.clone();
                    node.borrow_mut().right = Self::insert_helper(right, val);
                }
                Ordering::Equal => {
                    return Some(node); // 重複ノードは挿入せず、そのまま返す
                }
            }
            Self::update_height(Some(node.clone())); // ノードの高さを更新する

            /* 2. 回転操作を行い、部分木の平衡を回復する */
            node = Self::rotate(Some(node)).unwrap();
            // 部分木の根ノードを返す
            Some(node)
        }
        None => Some(TreeNode::new(val)),
    }
}
avl_tree.c
/* ノードを挿入 */
void insert(AVLTree *tree, int val) {
    tree->root = insertHelper(tree->root, val);
}

/* ノードを再帰的に挿入する（補助関数） */
TreeNode *insertHelper(TreeNode *node, int val) {
    if (node == NULL) {
        return newTreeNode(val);
    }
    /* 1. 挿入位置を探索してノードを挿入 */
    if (val < node->val) {
        node->left = insertHelper(node->left, val);
    } else if (val > node->val) {
        node->right = insertHelper(node->right, val);
    } else {
        // 重複ノードは挿入せず、そのまま返す
        return node;
    }
    // ノードの高さを更新する
    updateHeight(node);
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.kt
/* ノードを挿入 */
fun insert(_val: Int) {
    root = insertHelper(root, _val)
}

/* ノードを再帰的に挿入する（補助メソッド） */
fun insertHelper(n: TreeNode?, _val: Int): TreeNode {
    if (n == null)
        return TreeNode(_val)
    var node = n
    /* 1. 挿入位置を探索してノードを挿入 */
    if (_val < node._val)
        node.left = insertHelper(node.left, _val)
    else if (_val > node._val)
        node.right = insertHelper(node.right, _val)
    else
        return node // 重複ノードは挿入せず、そのまま返す
    updateHeight(node) // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = rotate(node)
    // 部分木の根ノードを返す
    return node
}
avl_tree.rb
### ノードを挿入 ###
def insert(val)
  @root = insert_helper(@root, val)
end

### ノードを挿入 ###
def insert(val)
  @root = insert_helper(@root, val)
end

# ## ノードを再帰的に挿入（補助メソッド）###
def insert_helper(node, val)
  return TreeNode.new(val) if node.nil?
  # 1. 挿入位置を探索してノードを挿入
  if val < node.val
    node.left = insert_helper(node.left, val)
  elsif val > node.val
    node.right = insert_helper(node.right, val)
  else
    # 重複ノードは挿入せず、そのまま返す
    return node
  end
  # ノードの高さを更新する
  update_height(node)
  # 2. 回転操作を行い、部分木の平衡を回復する
  rotate(node)
end

2.   ノードの削除

同様に、二分探索木のノード削除メソッドを土台として、下から上へ回転操作を行い、すべての不平衡ノードを平衡に戻す必要があります。コードは次のとおりです：

avl_tree.py
def remove(self, val: int):
    """ノードを削除"""
    self._root = self.remove_helper(self._root, val)

def remove_helper(self, node: TreeNode | None, val: int) -> TreeNode | None:
    """ノードを再帰的に削除する（補助メソッド）"""
    if node is None:
        return None
    # 1. ノードを探索して削除
    if val < node.val:
        node.left = self.remove_helper(node.left, val)
    elif val > node.val:
        node.right = self.remove_helper(node.right, val)
    else:
        if node.left is None or node.right is None:
            child = node.left or node.right
            # 子ノード数 = 0 の場合、node をそのまま削除して返す
            if child is None:
                return None
            # 子ノード数 = 1 の場合、node をそのまま削除する
            else:
                node = child
        else:
            # 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
            temp = node.right
            while temp.left is not None:
                temp = temp.left
            node.right = self.remove_helper(node.right, temp.val)
            node.val = temp.val
    # ノードの高さを更新する
    self.update_height(node)
    # 2. 回転操作を行い、部分木の平衡を回復する
    return self.rotate(node)
avl_tree.cpp
/* ノードを削除 */
void remove(int val) {
    root = removeHelper(root, val);
}

/* ノードを再帰的に削除する（補助メソッド） */
TreeNode *removeHelper(TreeNode *node, int val) {
    if (node == nullptr)
        return nullptr;
    /* 1. ノードを探索して削除 */
    if (val < node->val)
        node->left = removeHelper(node->left, val);
    else if (val > node->val)
        node->right = removeHelper(node->right, val);
    else {
        if (node->left == nullptr || node->right == nullptr) {
            TreeNode *child = node->left != nullptr ? node->left : node->right;
            // 子ノード数 = 0 の場合、node をそのまま削除して返す
            if (child == nullptr) {
                delete node;
                return nullptr;
            }
            // 子ノード数 = 1 の場合、node をそのまま削除する
            else {
                delete node;
                node = child;
            }
        } else {
            // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
            TreeNode *temp = node->right;
            while (temp->left != nullptr) {
                temp = temp->left;
            }
            int tempVal = temp->val;
            node->right = removeHelper(node->right, temp->val);
            node->val = tempVal;
        }
    }
    updateHeight(node); // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.java
/* ノードを削除 */
void remove(int val) {
    root = removeHelper(root, val);
}

/* ノードを再帰的に削除する（補助メソッド） */
TreeNode removeHelper(TreeNode node, int val) {
    if (node == null)
        return null;
    /* 1. ノードを探索して削除 */
    if (val < node.val)
        node.left = removeHelper(node.left, val);
    else if (val > node.val)
        node.right = removeHelper(node.right, val);
    else {
        if (node.left == null || node.right == null) {
            TreeNode child = node.left != null ? node.left : node.right;
            // 子ノード数 = 0 の場合、node をそのまま削除して返す
            if (child == null)
                return null;
            // 子ノード数 = 1 の場合、node をそのまま削除する
            else
                node = child;
        } else {
            // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
            TreeNode temp = node.right;
            while (temp.left != null) {
                temp = temp.left;
            }
            node.right = removeHelper(node.right, temp.val);
            node.val = temp.val;
        }
    }
    updateHeight(node); // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.cs
/* ノードを削除 */
void Remove(int val) {
    root = RemoveHelper(root, val);
}

/* ノードを再帰的に削除する（補助メソッド） */
TreeNode? RemoveHelper(TreeNode? node, int val) {
    if (node == null) return null;
    /* 1. ノードを探索して削除 */
    if (val < node.val)
        node.left = RemoveHelper(node.left, val);
    else if (val > node.val)
        node.right = RemoveHelper(node.right, val);
    else {
        if (node.left == null || node.right == null) {
            TreeNode? child = node.left ?? node.right;
            // 子ノード数 = 0 の場合、node をそのまま削除して返す
            if (child == null)
                return null;
            // 子ノード数 = 1 の場合、node をそのまま削除する
            else
                node = child;
        } else {
            // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
            TreeNode? temp = node.right;
            while (temp.left != null) {
                temp = temp.left;
            }
            node.right = RemoveHelper(node.right, temp.val!.Value);
            node.val = temp.val;
        }
    }
    UpdateHeight(node);  // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = Rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.go
/* ノードを削除 */
func (t *aVLTree) remove(val int) {
    t.root = t.removeHelper(t.root, val)
}

/* ノードを再帰的に削除する（補助関数） */
func (t *aVLTree) removeHelper(node *TreeNode, val int) *TreeNode {
    if node == nil {
        return nil
    }
    /* 1. ノードを探索して削除 */
    if val < node.Val.(int) {
        node.Left = t.removeHelper(node.Left, val)
    } else if val > node.Val.(int) {
        node.Right = t.removeHelper(node.Right, val)
    } else {
        if node.Left == nil || node.Right == nil {
            child := node.Left
            if node.Right != nil {
                child = node.Right
            }
            if child == nil {
                // 子ノード数 = 0 の場合、node をそのまま削除して返す
                return nil
            } else {
                // 子ノード数 = 1 の場合、node をそのまま削除する
                node = child
            }
        } else {
            // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
            temp := node.Right
            for temp.Left != nil {
                temp = temp.Left
            }
            node.Right = t.removeHelper(node.Right, temp.Val.(int))
            node.Val = temp.Val
        }
    }
    // ノードの高さを更新する
    t.updateHeight(node)
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = t.rotate(node)
    // 部分木の根ノードを返す
    return node
}
avl_tree.swift
/* ノードを削除 */
func remove(val: Int) {
    root = removeHelper(node: root, val: val)
}

/* ノードを再帰的に削除する（補助メソッド） */
func removeHelper(node: TreeNode?, val: Int) -> TreeNode? {
    var node = node
    if node == nil {
        return nil
    }
    /* 1. ノードを探索して削除 */
    if val < node!.val {
        node?.left = removeHelper(node: node?.left, val: val)
    } else if val > node!.val {
        node?.right = removeHelper(node: node?.right, val: val)
    } else {
        if node?.left == nil || node?.right == nil {
            let child = node?.left ?? node?.right
            // 子ノード数 = 0 の場合、node をそのまま削除して返す
            if child == nil {
                return nil
            }
            // 子ノード数 = 1 の場合、node をそのまま削除する
            else {
                node = child
            }
        } else {
            // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
            var temp = node?.right
            while temp?.left != nil {
                temp = temp?.left
            }
            node?.right = removeHelper(node: node?.right, val: temp!.val)
            node?.val = temp!.val
        }
    }
    updateHeight(node: node) // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = rotate(node: node)
    // 部分木の根ノードを返す
    return node
}
avl_tree.js
/* ノードを削除 */
remove(val) {
    this.root = this.#removeHelper(this.root, val);
}

/* ノードを再帰的に削除する（補助メソッド） */
#removeHelper(node, val) {
    if (node === null) return null;
    /* 1. ノードを探索して削除 */
    if (val < node.val) node.left = this.#removeHelper(node.left, val);
    else if (val > node.val)
        node.right = this.#removeHelper(node.right, val);
    else {
        if (node.left === null || node.right === null) {
            const child = node.left !== null ? node.left : node.right;
            // 子ノード数 = 0 の場合、node をそのまま削除して返す
            if (child === null) return null;
            // 子ノード数 = 1 の場合、node をそのまま削除する
            else node = child;
        } else {
            // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
            let temp = node.right;
            while (temp.left !== null) {
                temp = temp.left;
            }
            node.right = this.#removeHelper(node.right, temp.val);
            node.val = temp.val;
        }
    }
    this.#updateHeight(node); // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = this.#rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.ts
/* ノードを削除 */
remove(val: number): void {
    this.root = this.removeHelper(this.root, val);
}

/* ノードを再帰的に削除する（補助メソッド） */
removeHelper(node: TreeNode, val: number): TreeNode {
    if (node === null) return null;
    /* 1. ノードを探索して削除 */
    if (val < node.val) {
        node.left = this.removeHelper(node.left, val);
    } else if (val > node.val) {
        node.right = this.removeHelper(node.right, val);
    } else {
        if (node.left === null || node.right === null) {
            const child = node.left !== null ? node.left : node.right;
            // 子ノード数 = 0 の場合、node をそのまま削除して返す
            if (child === null) {
                return null;
            } else {
                // 子ノード数 = 1 の場合、node をそのまま削除する
                node = child;
            }
        } else {
            // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
            let temp = node.right;
            while (temp.left !== null) {
                temp = temp.left;
            }
            node.right = this.removeHelper(node.right, temp.val);
            node.val = temp.val;
        }
    }
    this.updateHeight(node); // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = this.rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.dart
/* ノードを削除 */
void remove(int val) {
  root = removeHelper(root, val);
}

/* ノードを再帰的に削除する（補助メソッド） */
TreeNode? removeHelper(TreeNode? node, int val) {
  if (node == null) return null;
  /* 1. ノードを探索して削除 */
  if (val < node.val)
    node.left = removeHelper(node.left, val);
  else if (val > node.val)
    node.right = removeHelper(node.right, val);
  else {
    if (node.left == null || node.right == null) {
      TreeNode? child = node.left ?? node.right;
      // 子ノード数 = 0 の場合、node をそのまま削除して返す
      if (child == null)
        return null;
      // 子ノード数 = 1 の場合、node をそのまま削除する
      else
        node = child;
    } else {
      // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
      TreeNode? temp = node.right;
      while (temp!.left != null) {
        temp = temp.left;
      }
      node.right = removeHelper(node.right, temp.val);
      node.val = temp.val;
    }
  }
  updateHeight(node); // ノードの高さを更新する
  /* 2. 回転操作を行い、部分木の平衡を回復する */
  node = rotate(node);
  // 部分木の根ノードを返す
  return node;
}
avl_tree.rs
/* ノードを削除 */
fn remove(&self, val: i32) {
    Self::remove_helper(self.root.clone(), val);
}

/* ノードを再帰的に削除する（補助メソッド） */
fn remove_helper(node: OptionTreeNodeRc, val: i32) -> OptionTreeNodeRc {
    match node {
        Some(mut node) => {
            /* 1. ノードを探索して削除 */
            if val < node.borrow().val {
                let left = node.borrow().left.clone();
                node.borrow_mut().left = Self::remove_helper(left, val);
            } else if val > node.borrow().val {
                let right = node.borrow().right.clone();
                node.borrow_mut().right = Self::remove_helper(right, val);
            } else if node.borrow().left.is_none() || node.borrow().right.is_none() {
                let child = if node.borrow().left.is_some() {
                    node.borrow().left.clone()
                } else {
                    node.borrow().right.clone()
                };
                match child {
                    // 子ノード数 = 0 の場合、node をそのまま削除して返す
                    None => {
                        return None;
                    }
                    // 子ノード数 = 1 の場合、node をそのまま削除する
                    Some(child) => node = child,
                }
            } else {
                // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
                let mut temp = node.borrow().right.clone().unwrap();
                loop {
                    let temp_left = temp.borrow().left.clone();
                    if temp_left.is_none() {
                        break;
                    }
                    temp = temp_left.unwrap();
                }
                let right = node.borrow().right.clone();
                node.borrow_mut().right = Self::remove_helper(right, temp.borrow().val);
                node.borrow_mut().val = temp.borrow().val;
            }
            Self::update_height(Some(node.clone())); // ノードの高さを更新する

            /* 2. 回転操作を行い、部分木の平衡を回復する */
            node = Self::rotate(Some(node)).unwrap();
            // 部分木の根ノードを返す
            Some(node)
        }
        None => None,
    }
}
avl_tree.c
/* ノードを削除 */
// stdio.h を導入しているため、ここでは remove 識別子を使えない
void removeItem(AVLTree *tree, int val) {
    TreeNode *root = removeHelper(tree->root, val);
}

/* ノードを再帰的に削除する（補助関数） */
TreeNode *removeHelper(TreeNode *node, int val) {
    TreeNode *child, *grandChild;
    if (node == NULL) {
        return NULL;
    }
    /* 1. ノードを探索して削除 */
    if (val < node->val) {
        node->left = removeHelper(node->left, val);
    } else if (val > node->val) {
        node->right = removeHelper(node->right, val);
    } else {
        if (node->left == NULL || node->right == NULL) {
            child = node->left;
            if (node->right != NULL) {
                child = node->right;
            }
            // 子ノード数 = 0 の場合、node をそのまま削除して返す
            if (child == NULL) {
                return NULL;
            } else {
                // 子ノード数 = 1 の場合、node をそのまま削除する
                node = child;
            }
        } else {
            // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
            TreeNode *temp = node->right;
            while (temp->left != NULL) {
                temp = temp->left;
            }
            int tempVal = temp->val;
            node->right = removeHelper(node->right, temp->val);
            node->val = tempVal;
        }
    }
    // ノードの高さを更新する
    updateHeight(node);
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = rotate(node);
    // 部分木の根ノードを返す
    return node;
}
avl_tree.kt
/* ノードを削除 */
fun remove(_val: Int) {
    root = removeHelper(root, _val)
}

/* ノードを再帰的に削除する（補助メソッド） */
fun removeHelper(n: TreeNode?, _val: Int): TreeNode? {
    var node = n ?: return null
    /* 1. ノードを探索して削除 */
    if (_val < node._val)
        node.left = removeHelper(node.left, _val)
    else if (_val > node._val)
        node.right = removeHelper(node.right, _val)
    else {
        if (node.left == null || node.right == null) {
            val child = if (node.left != null)
                node.left
            else
                node.right
            // 子ノード数 = 0 の場合、node をそのまま削除して返す
            if (child == null)
                return null
            // 子ノード数 = 1 の場合、node をそのまま削除する
            else
                node = child
        } else {
            // 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
            var temp = node.right
            while (temp!!.left != null) {
                temp = temp.left
            }
            node.right = removeHelper(node.right, temp._val)
            node._val = temp._val
        }
    }
    updateHeight(node) // ノードの高さを更新する
    /* 2. 回転操作を行い、部分木の平衡を回復する */
    node = rotate(node)
    // 部分木の根ノードを返す
    return node
}
avl_tree.rb
### ノードを削除 ###
def remove(val)
  @root = remove_helper(@root, val)
end

### ノードを削除 ###
def remove(val)
  @root = remove_helper(@root, val)
end

# ## ノードを再帰的に削除（補助メソッド）###
def remove_helper(node, val)
  return if node.nil?
  # 1. ノードを探索して削除
  if val < node.val
    node.left = remove_helper(node.left, val)
  elsif val > node.val
    node.right = remove_helper(node.right, val)
  else
    if node.left.nil? || node.right.nil?
      child = node.left || node.right
      # 子ノード数 = 0 の場合、node をそのまま削除して返す
      return if child.nil?
      # 子ノード数 = 1 の場合、node をそのまま削除する
      node = child
    else
      # 子ノード数 = 2 の場合、中順走査の次のノードを削除し、そのノードで現在のノードを置き換える
      temp = node.right
      while !temp.left.nil?
        temp = temp.left
      end
      node.right = remove_helper(node.right, temp.val)
      node.val = temp.val
    end
  end
  # ノードの高さを更新する
  update_height(node)
  # 2. 回転操作を行い、部分木の平衡を回復する
  rotate(node)
end

3.   ノードの探索

AVL 木のノード探索操作は二分探索木と同じなので、ここでは繰り返しません。

7.5.4   AVL 木の代表的な応用

  • 大規模データの整理・格納に用いられ、高頻度の探索と低頻度の追加・削除に適しています。
  • データベースのインデックスシステムの構築に使われます。
  • 赤黒木も代表的な平衡二分探索木の一つです。AVL 木と比べると、赤黒木は平衡条件がより緩く、ノードの挿入・削除に必要な回転操作が少ないため、平均的な更新効率はより高くなります。
ご意見、ご質問、ご提案があればぜひコメントしてください
