7.3 二分木の配列表現¶
連結リスト表現では、二分木の格納単位はノードTreeNodeであり、ノードはポインタによって接続されます。連結リスト表現での二分木の基本操作については前の節で紹介しました。
では、配列を使って二分木を表現することはできるでしょうか？答えはイエスです。
7.3.1 完全二分木の表現¶
まず簡単なケースから分析してみましょう。完全二分木が与えられたとき、レベル順探索の順序に従ってすべてのノードを配列に格納し、各ノードは一意の配列インデックスに対応します。
レベル順探索の特性に基づいて、親ノードのインデックスとその子ノードの間の「マッピング公式」を導き出すことができます：ノードのインデックスが\(i\)の場合、その左の子のインデックスは\(2i + 1\)、右の子のインデックスは\(2i + 2\)です。下図は、さまざまなノードのインデックス間のマッピング関係を示しています。

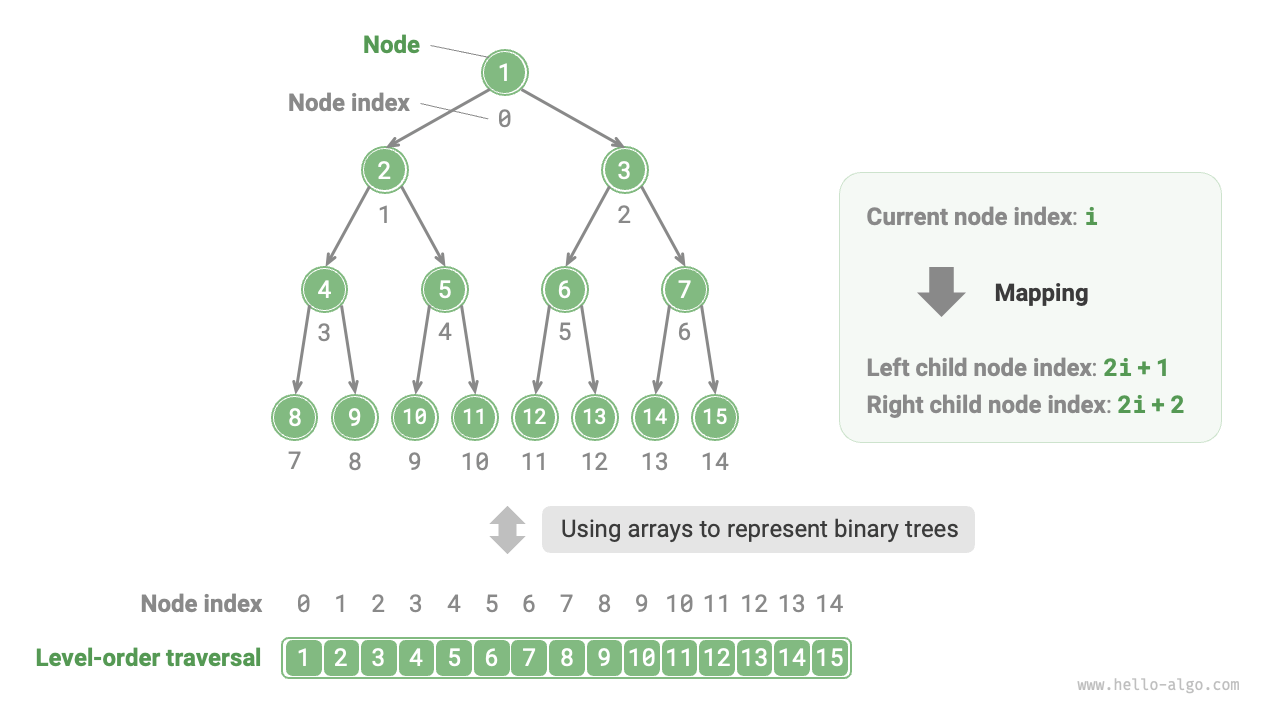

図 7-12 完全二分木の配列表現
マッピング公式は、連結リストのノード参照（ポインタ）と同様の役割を果たします。配列内の任意のノードが与えられたとき、マッピング公式を使用してその左（右）の子ノードにアクセスできます。
7.3.2 任意の二分木の表現¶
完全二分木は特別なケースです。二分木の中間レベルには多くのNone値が存在することがよくあります。レベル順探索のシーケンスにはこれらのNone値が含まれないため、このシーケンスだけに依存してNone値の数と分布を推測することはできません。つまり、複数の二分木構造が同じレベル順探索シーケンスと一致する可能性があります。
下図に示すように、完全でない二分木が与えられた場合、上記の配列表現方法は失敗します。

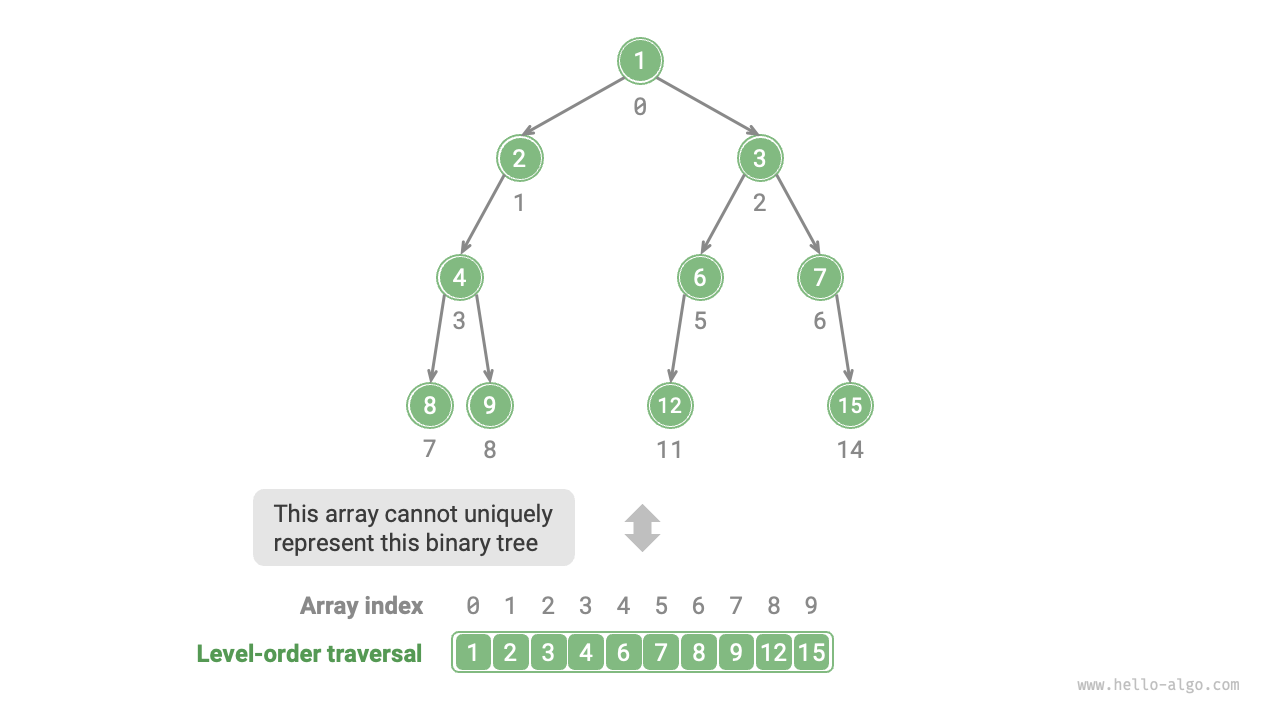

図 7-13 レベル順探索シーケンスが複数の二分木の可能性に対応
この問題を解決するために、レベル順探索シーケンスですべてのNone値を明示的に書き出すことを検討できます。下図に示すように、この処理後、レベル順探索シーケンスは二分木を一意に表現できます。サンプルコードは以下の通りです：

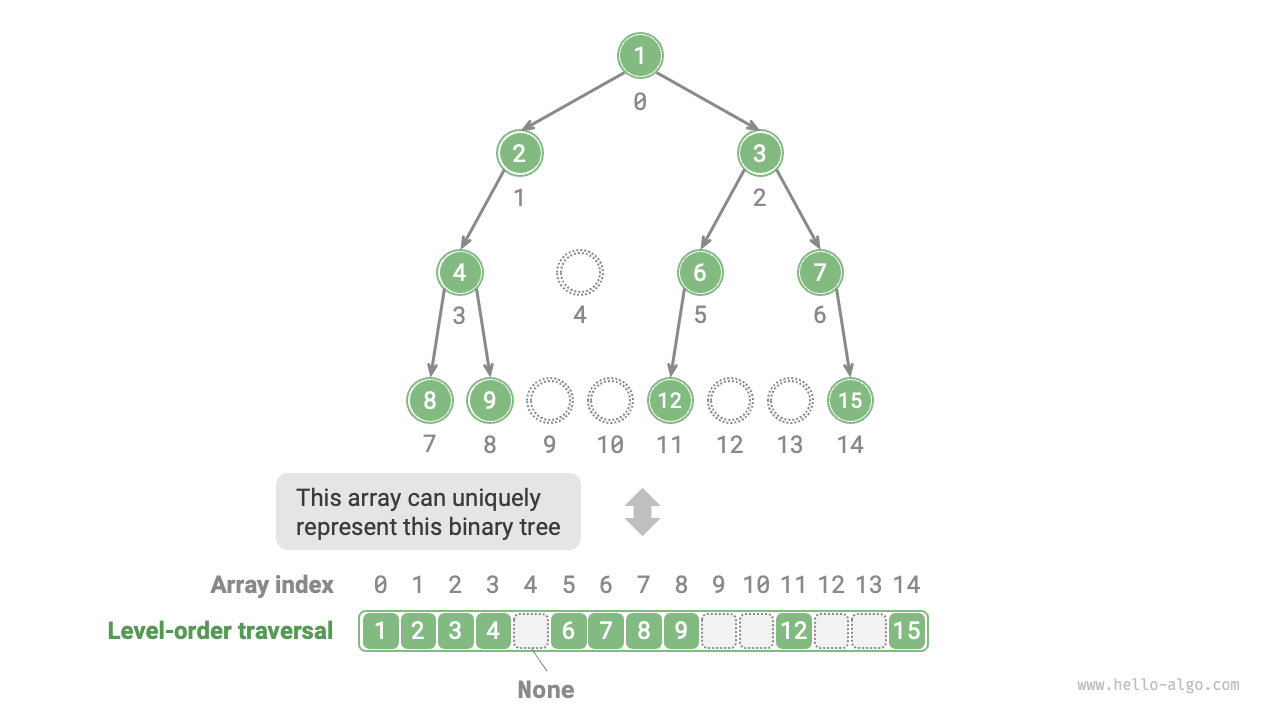

図 7-14 任意の種類の二分木の配列表現
注目すべきは、完備二分木は配列表現に非常に適している**ということです。完備二分木の定義を思い出すと、Noneは最下位レベルでのみ、かつ右側に向かって現れます。**つまり、すべてのNone値は確実にレベル順探索シーケンスの最後に現れます。
これは、配列を使用して完備二分木を表現する際、すべてのNone値の格納を省略できることを意味し、非常に便利です。下図に例を示します。

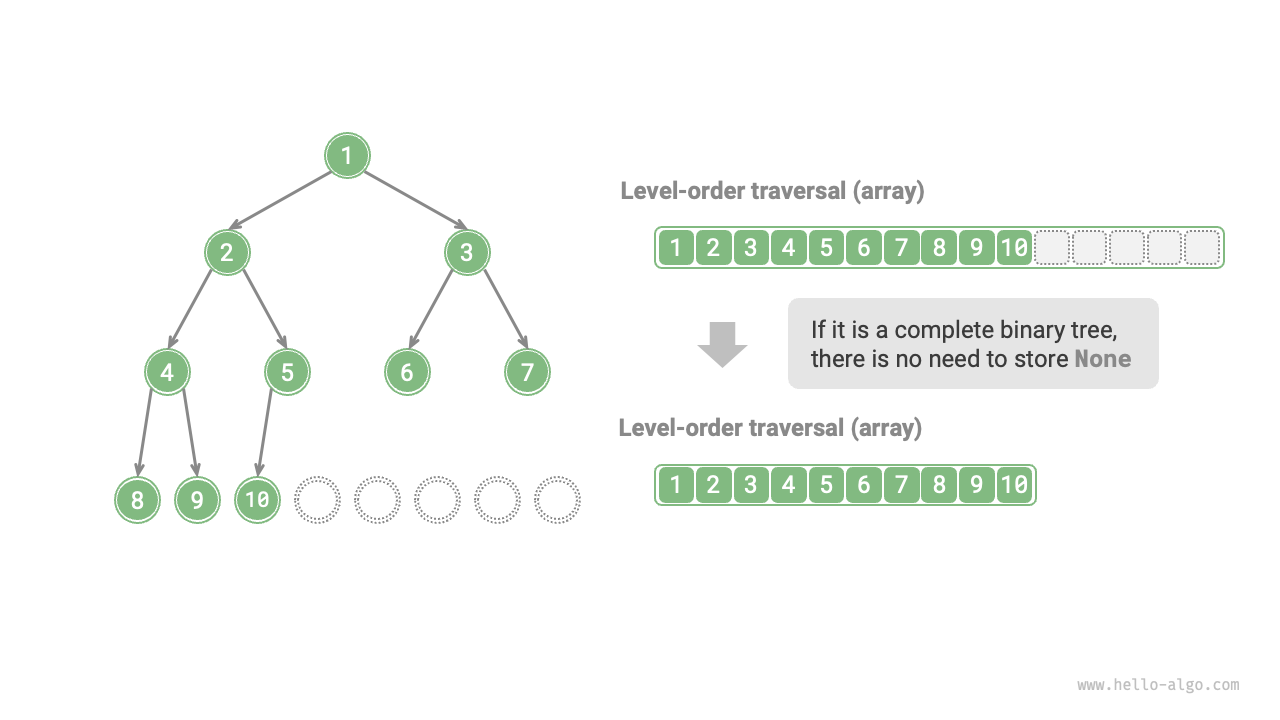

図 7-15 完備二分木の配列表現
以下のコードは、配列表現に基づく二分木を実装し、次の操作を含みます：
- ノードが与えられたとき、その値、左（右）の子ノード、および親ノードを取得する。
- 前順、中順、後順、およびレベル順探索シーケンスを取得する。
array_binary_tree.py
class ArrayBinaryTree:
"""配列ベースの二分木クラス"""
def __init__(self, arr: list[int | None]):
"""コンストラクタ"""
self._tree = list(arr)
def size(self):
"""リストの容量"""
return len(self._tree)
def val(self, i: int) -> int | None:
"""インデックスiのノードの値を取得"""
# インデックスが範囲外の場合、Noneを返し、空席を表す
if i < 0 or i >= self.size():
return None
return self._tree[i]
def left(self, i: int) -> int | None:
"""インデックスiのノードの左の子のインデックスを取得"""
return 2 * i + 1
def right(self, i: int) -> int | None:
"""インデックスiのノードの右の子のインデックスを取得"""
return 2 * i + 2
def parent(self, i: int) -> int | None:
"""インデックスiのノードの親のインデックスを取得"""
return (i - 1) // 2
def level_order(self) -> list[int]:
"""レベル順走査"""
self.res = []
# 配列を走査
for i in range(self.size()):
if self.val(i) is not None:
self.res.append(self.val(i))
return self.res
def dfs(self, i: int, order: str):
"""深さ優先走査"""
if self.val(i) is None:
return
# 前順走査
if order == "pre":
self.res.append(self.val(i))
self.dfs(self.left(i), order)
# 中順走査
if order == "in":
self.res.append(self.val(i))
self.dfs(self.right(i), order)
# 後順走査
if order == "post":
self.res.append(self.val(i))
def pre_order(self) -> list[int]:
"""前順走査"""
self.res = []
self.dfs(0, order="pre")
return self.res
def in_order(self) -> list[int]:
"""中順走査"""
self.res = []
self.dfs(0, order="in")
return self.res
def post_order(self) -> list[int]:
"""後順走査"""
self.res = []
self.dfs(0, order="post")
return self.res
array_binary_tree.cpp
/* 配列ベースの二分木クラス */
class ArrayBinaryTree {
public:
/* コンストラクタ */
ArrayBinaryTree(vector<int> arr) {
tree = arr;
}
/* リストの容量 */
int size() {
return tree.size();
}
/* インデックス i のノードの値を取得 */
int val(int i) {
// インデックスが範囲外の場合、INT_MAX を返す（null を表す）
if (i < 0 || i >= size())
return INT_MAX;
return tree[i];
}
/* インデックス i のノードの左の子のインデックスを取得 */
int left(int i) {
return 2 * i + 1;
}
/* インデックス i のノードの右の子のインデックスを取得 */
int right(int i) {
return 2 * i + 2;
}
/* インデックス i のノードの親のインデックスを取得 */
int parent(int i) {
return (i - 1) / 2;
}
/* レベル順走査 */
vector<int> levelOrder() {
vector<int> res;
// 配列を走査
for (int i = 0; i < size(); i++) {
if (val(i) != INT_MAX)
res.push_back(val(i));
}
return res;
}
/* 前順走査 */
vector<int> preOrder() {
vector<int> res;
dfs(0, "pre", res);
return res;
}
/* 中順走査 */
vector<int> inOrder() {
vector<int> res;
dfs(0, "in", res);
return res;
}
/* 後順走査 */
vector<int> postOrder() {
vector<int> res;
dfs(0, "post", res);
return res;
}
private:
vector<int> tree;
/* 深さ優先走査 */
void dfs(int i, string order, vector<int> &res) {
// 空の位置の場合、戻る
if (val(i) == INT_MAX)
return;
// 前順走査
if (order == "pre")
res.push_back(val(i));
dfs(left(i), order, res);
// 中順走査
if (order == "in")
res.push_back(val(i));
dfs(right(i), order, res);
// 後順走査
if (order == "post")
res.push_back(val(i));
}
};
array_binary_tree.java
/* 配列ベースの二分木クラス */
class ArrayBinaryTree {
private List<Integer> tree;
/* コンストラクタ */
public ArrayBinaryTree(List<Integer> arr) {
tree = new ArrayList<>(arr);
}
/* リストの容量 */
public int size() {
return tree.size();
}
/* インデックス i のノードの値を取得 */
public Integer val(int i) {
// インデックスが範囲外の場合、null を返す（空の位置を表す）
if (i < 0 || i >= size())
return null;
return tree.get(i);
}
/* インデックス i のノードの左の子のインデックスを取得 */
public Integer left(int i) {
return 2 * i + 1;
}
/* インデックス i のノードの右の子のインデックスを取得 */
public Integer right(int i) {
return 2 * i + 2;
}
/* インデックス i のノードの親のインデックスを取得 */
public Integer parent(int i) {
return (i - 1) / 2;
}
/* レベル順走査 */
public List<Integer> levelOrder() {
List<Integer> res = new ArrayList<>();
// 配列を走査
for (int i = 0; i < size(); i++) {
if (val(i) != null)
res.add(val(i));
}
return res;
}
/* 深さ優先走査 */
private void dfs(Integer i, String order, List<Integer> res) {
// 空の位置の場合、戻る
if (val(i) == null)
return;
// 前順走査
if ("pre".equals(order))
res.add(val(i));
dfs(left(i), order, res);
// 中順走査
if ("in".equals(order))
res.add(val(i));
dfs(right(i), order, res);
// 後順走査
if ("post".equals(order))
res.add(val(i));
}
/* 前順走査 */
public List<Integer> preOrder() {
List<Integer> res = new ArrayList<>();
dfs(0, "pre", res);
return res;
}
/* 中順走査 */
public List<Integer> inOrder() {
List<Integer> res = new ArrayList<>();
dfs(0, "in", res);
return res;
}
/* 後順走査 */
public List<Integer> postOrder() {
List<Integer> res = new ArrayList<>();
dfs(0, "post", res);
return res;
}
}
7.3.3 利点と制限¶
二分木の配列表現には以下の利点があります：
- 配列は連続したメモリ空間に格納されるため、キャッシュフレンドリーで、より高速なアクセスと探索が可能です。
- ポインタを格納する必要がないため、スペースを節約できます。
- ノードへのランダムアクセスが可能です。
しかし、配列表現にはいくつかの制限もあります：
- 配列格納には連続したメモリ空間が必要なため、大量のデータを持つ木の格納には適していません。
- ノードの追加や削除には配列の挿入や削除操作が必要で、効率が低くなります。
- 二分木に多くの
None値がある場合、配列に含まれるノードデータの割合が低くなり、空間利用率が低下します。
